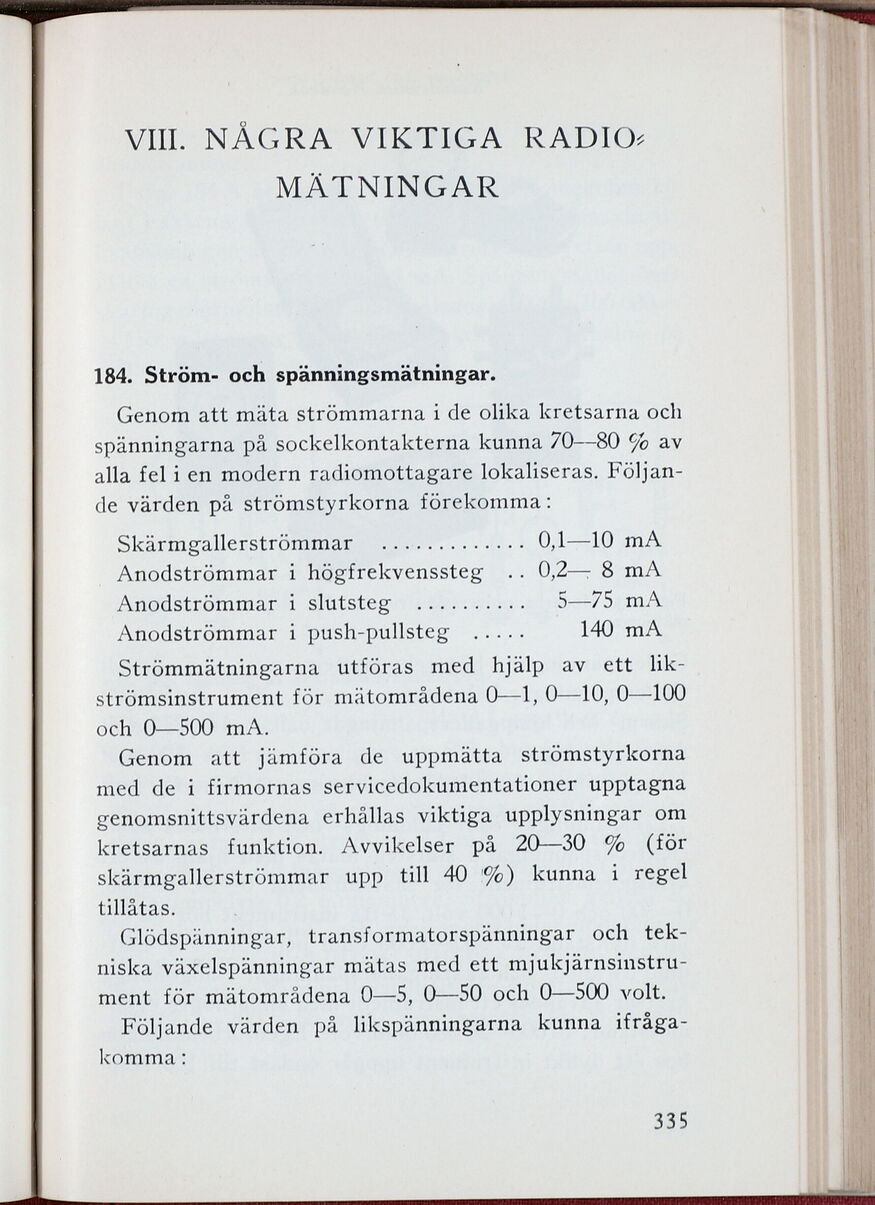

VIIL NÅGRA VIKTIGA RADIO#
MÄTNINGAR
184. Ström- och spännings mätningar.
Genom att mäta strömmarna i de olika kretsarna och
spänningarna på sockelkontakterna kunna 70—80 % av
alla fel i en modern radiomottagare lokaliseras.
Följande värden på strömstyrkorna förekomma:
Skärmgallerströmmar ............... 0,1—10 mA
Anodströmmar i hogfrekvenssteg .. 0,2—r 8 mA
Anodströmmar i slutsteg ........... 5—75 mA
Anodströmmar i push-pullsteg ......... 140 mA
Strömmätningarna utföras med hjälp av ett
likströmsinstrument för mätområdena 0—1, 0—10, 0—100
och 0—500 mA.
Genom att jämföra de uppmätta strömstyrkorna
med de i firmornas servicedokumentationer upptagna
genomsnittsvärdena erhållas viktiga upplysningar om
kretsarnas funktion. Avvikelser på 20—30 % (för
skärmgallerströmmar upp till 40 !%) kunna i regel
tillåtas.
Glödspänningar, transformatorspänningar och
tekniska växelspänningar mätas med ett
mjukjärnsinstru-ment för mätområdena 0—5, 0—50 och 0—500 volt.
Följande värden på likspänningarna kunna
ifråga-komma :
335
