Radioteknisk Handbok

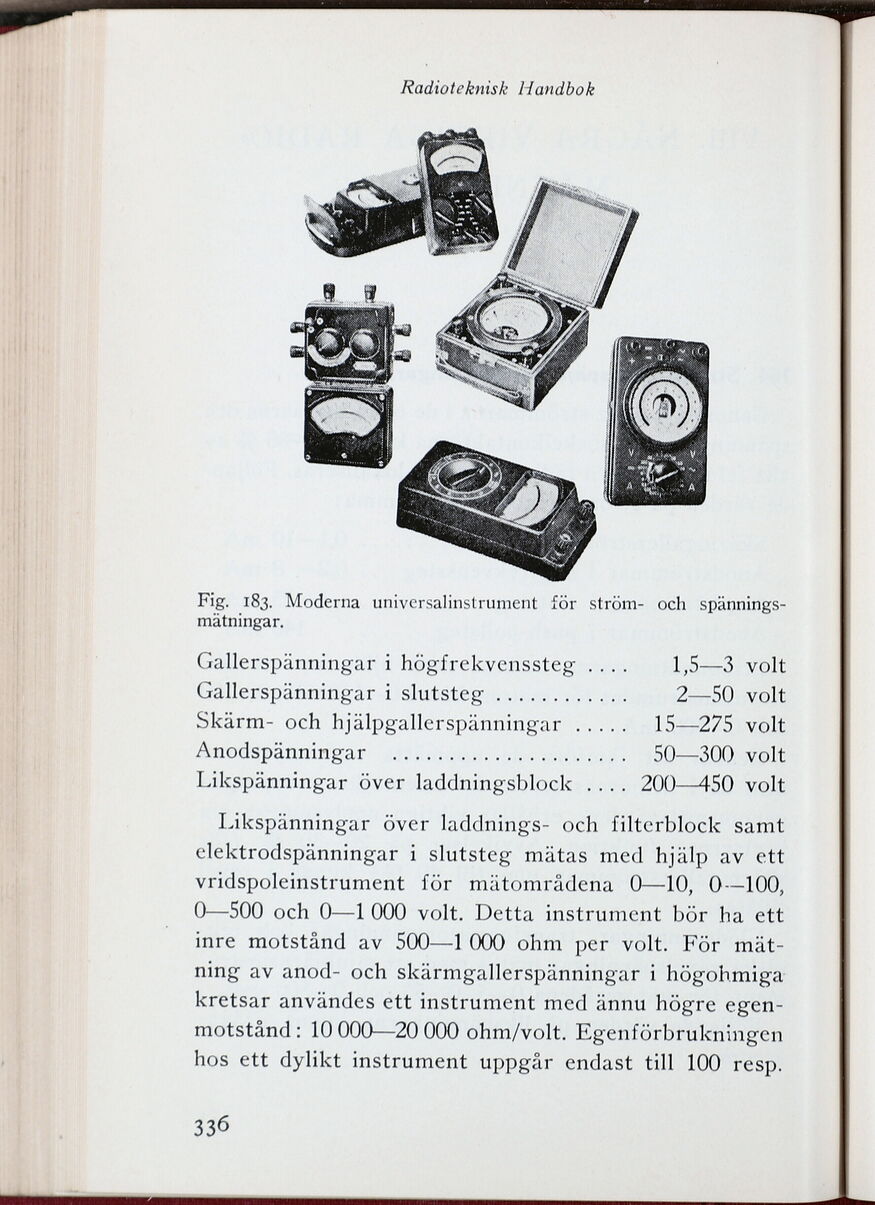

Fig. 183. Moderna universalinstrument för ström- och
spännings-mätningar.
Gallerspänningar i högfrekvenssteg .... 1,5—3 volt
Gallerspänningar i slutsteg........... 2—50 volt
Skärm- och hjälpgallerspänningar...... 15—27$ volt
Anodspänningar ....................... 50—300 volt
Likspänningar över laddningsblock .... 200—450 volt
Likspänningar över laddnings- och filterblock samt
elektrodspänningar i slutsteg mätas med hjälp av ett
vridspoleinstrument för mätområdena 0—10, 0—100,
0—500 och 0—1 000 volt. Detta instrument bör ha ett
inre motstånd av 500—1 000 ohm per volt. För
mätning av anod- och skärmgallerspänningar i högohmiga
kretsar användes ett instrument med ännu högre
egenmotstånd : 10 000—20 000 ohm/volt. Egenförbrukningen
hos ett dylikt instrument uppgår endast till 100 resp.
336
