Några viktiga radiomätningar
defekter i läckan, vilket ej är fallet om
gallerförspän-ningen mätes över katodmotståndet.
Gallerförspänningar i högfrekvenssteg samt
AVC-spänningar mätas med en rörvoltmeter för likström.
För mätning av de svaga växelspänningar, som
uppkomma över mikrofoner, fotoceller och pick-ups etc.,
användes en rörvoltmeter för växelström. Dessa
spänningar äro av följande storleksordning:
Kristalldetektorer ............... 0,05—0,10 volt
Pick-ups ......................... 0,20—1,00 volt
Kolkornsmikrofoner ............... 0,01—0,06 volt
Fotoceller ....................... 0,02—0,06 volt
185. Hur mätfel uppstå.

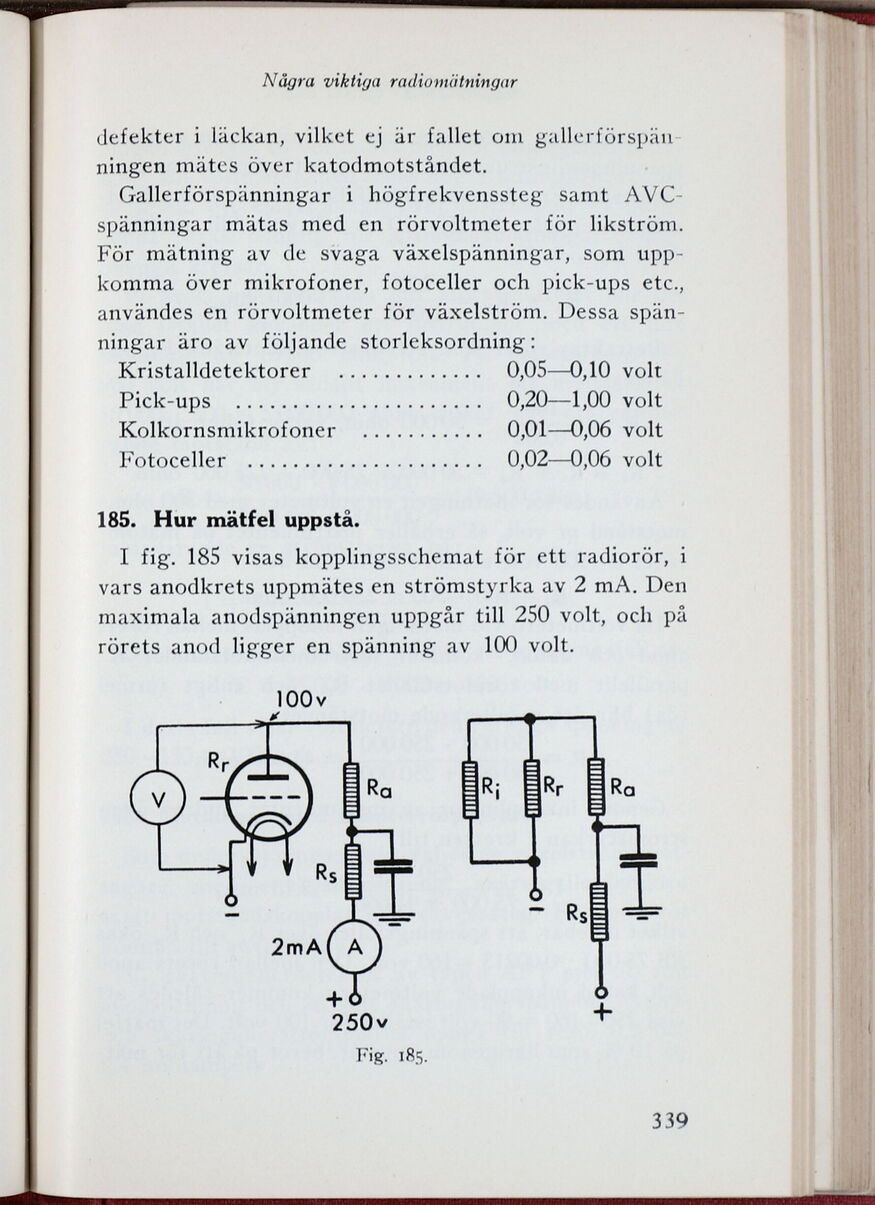

I fig. 185 visas kopplingsschemat för ett radiorör, i
vars anodkrets uppmätes en strömstyrka av 2 mA. Den
maximala anodspänningen uppgår till 250 volt, och på
rörets anod ligger en spänning av 100 volt.
Fig. i8s.
339
