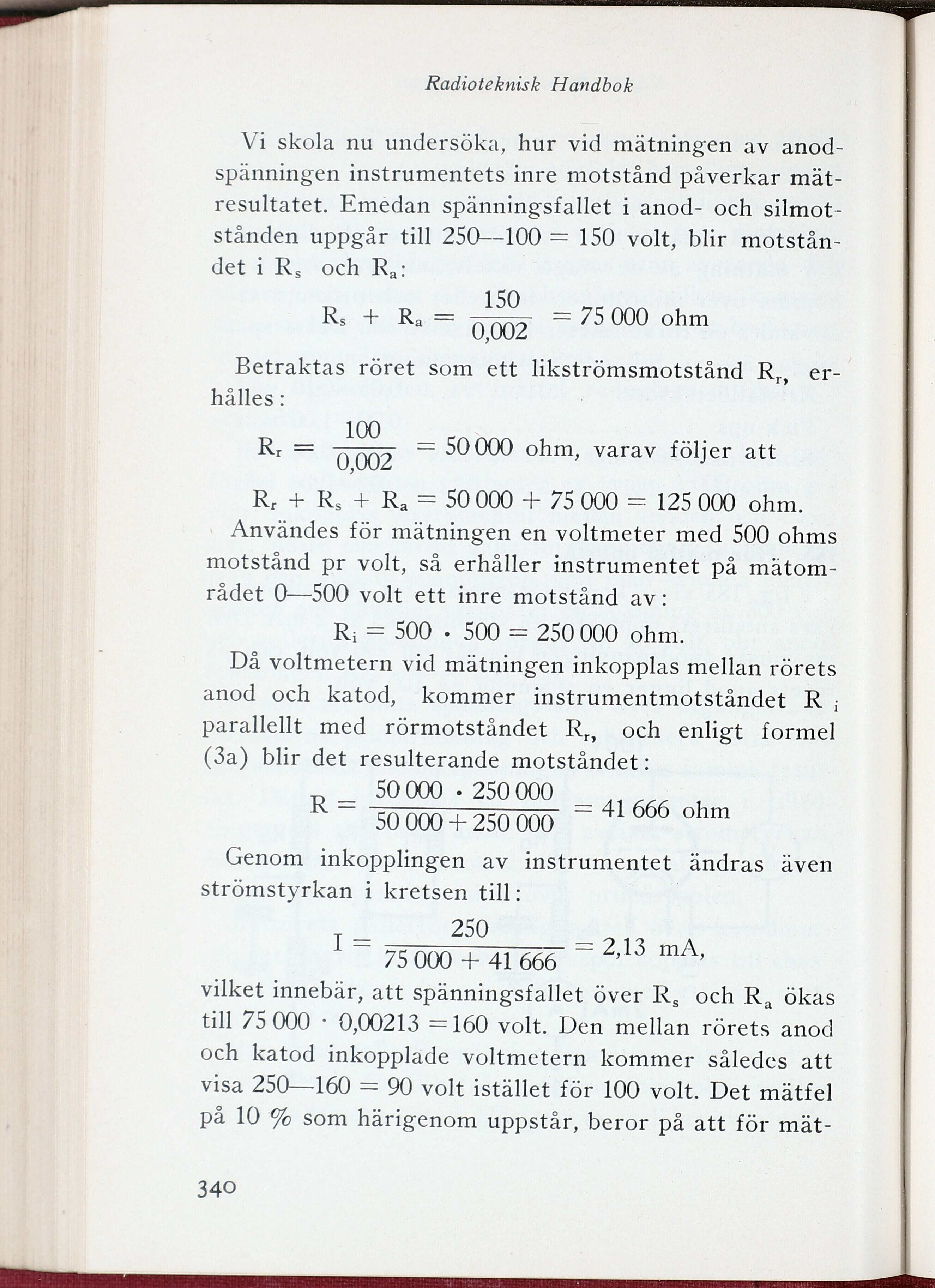

Radioteknisk Handbok
Vi skola nu undersöka, hur vid mätningen av
anod-spänningen instrumentets inre motstånd påverkar
mätresultatet. Emedan spänningsfallet i anod- och
silmot-stånden uppgår till 250—100 = 150 volt, blir
motståndet i Rs och Ra:
Rs + Ra = = 75 000 ohm
v,UUZ
Betraktas röret som ett likströmsmotstånd Rr,
er-hålles:
100
K* = n nno = 50000 ohm, varav följer att
Rf + Rs + Ra = 50000 + 75000 = 125000 ohm.
Användes för mätningen en voltmeter med 500 ohms
motstånd pr volt, så erhåller instrumentet på
mätom-rådet 0—500 volt ett inre motstånd av:
Ri = 500 • 500 = 250 000 ohm.
Då voltmetern vid mätningen inkopplas mellan rörets
anod och katod, kommer instrumentmotståndet R ,
parallellt med rörmotståndet Rr, och enligt formel
(3a) blir det resulterande motståndet:
n _ 50 000 • 250000 _ ,
5OOOO + 25OOOO 41 666 ohm
Genom inkopplingen av instrumentet ändras även
strömstyrkan i kretsen till:
1 75 000 + 41 666 2,13 mA’
vilket innebär, att spänningsfallet över Rs och Ra ökas
till 75 000 • 0,00213 =160 volt. Den mellan rörets anod
och katod inkopplade voltmetern kommer således att
visa 250—160 = 90 volt istället för 100 volt. Det mätfel
på 10 % som härigenom uppstår, beror på att för
mät
340
