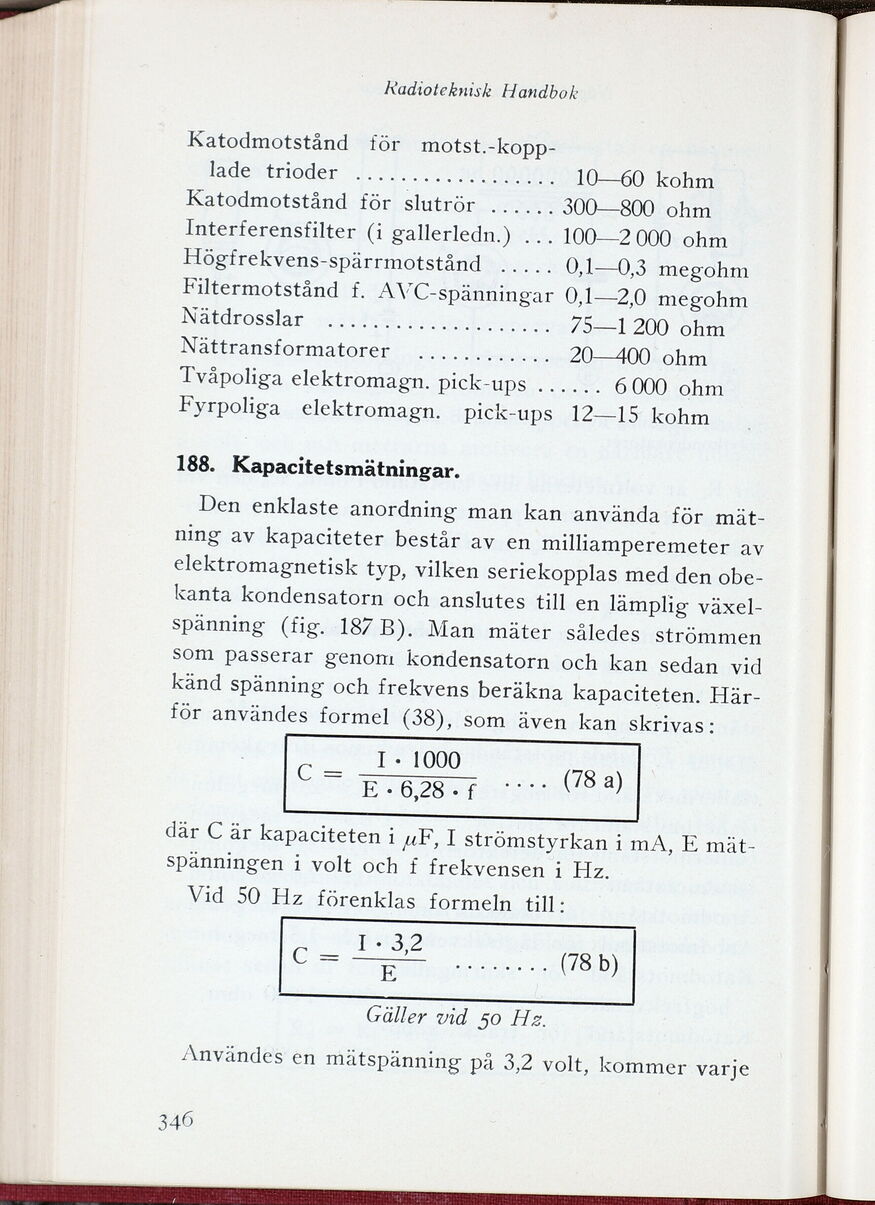

Radioteknisk Handbok
Katodmotstånd för
motst.-kopp-lade trioder .................. 10—60 kohm
Katodmotstånd för slutrör ......... 300—800 ohm
Interferensfilter (i gallerledn.) ... 100—2 000 ohm
Högfrekvens-spärrmotstånd .........0,1—0,3 megohm
Filtermotstånd f. AVC-spänningar 0,1—2,0 megohm
Nätdrosslar .................... 75—1 200 ohm
Nättransformatorer ................ 20—400 ohm
Tvåpoliga elektromagn. pick-ups......... 6 000 ohm
Fyrpoliga elektromagn. pick-ups 12—15 kohm
188. Kapacitet smätningar.
Den enklaste anordning man kan använda för
mätning av kapaciteter består av en milliamperemeter av
elektromagnetisk typ, vilken seriekopplas med den
obekanta kondensatorn och anslutes till en lämplig
växelspänning (fig. 187 B). Man mäter således strömmen
som passerar genom kondensatorn och kan sedan vid
känd spänning och frekvens beräkna kapaciteten.
Härför användes formel (38), som även kan skrivas:
I • 1000
C “ E • 6,28 • f ‘‘ (78 a)
där C är kapaciteten i ^F, I strömstyrkan i mA, E
mät-spänningen i volt och f frekvensen i Hz.
Vid 50 Hz förenklas formeln till:
c = .........(78b)
Gäller vid 50 Hz.
Användes én mätspänning på 3,2 volt, kommer varje
346
