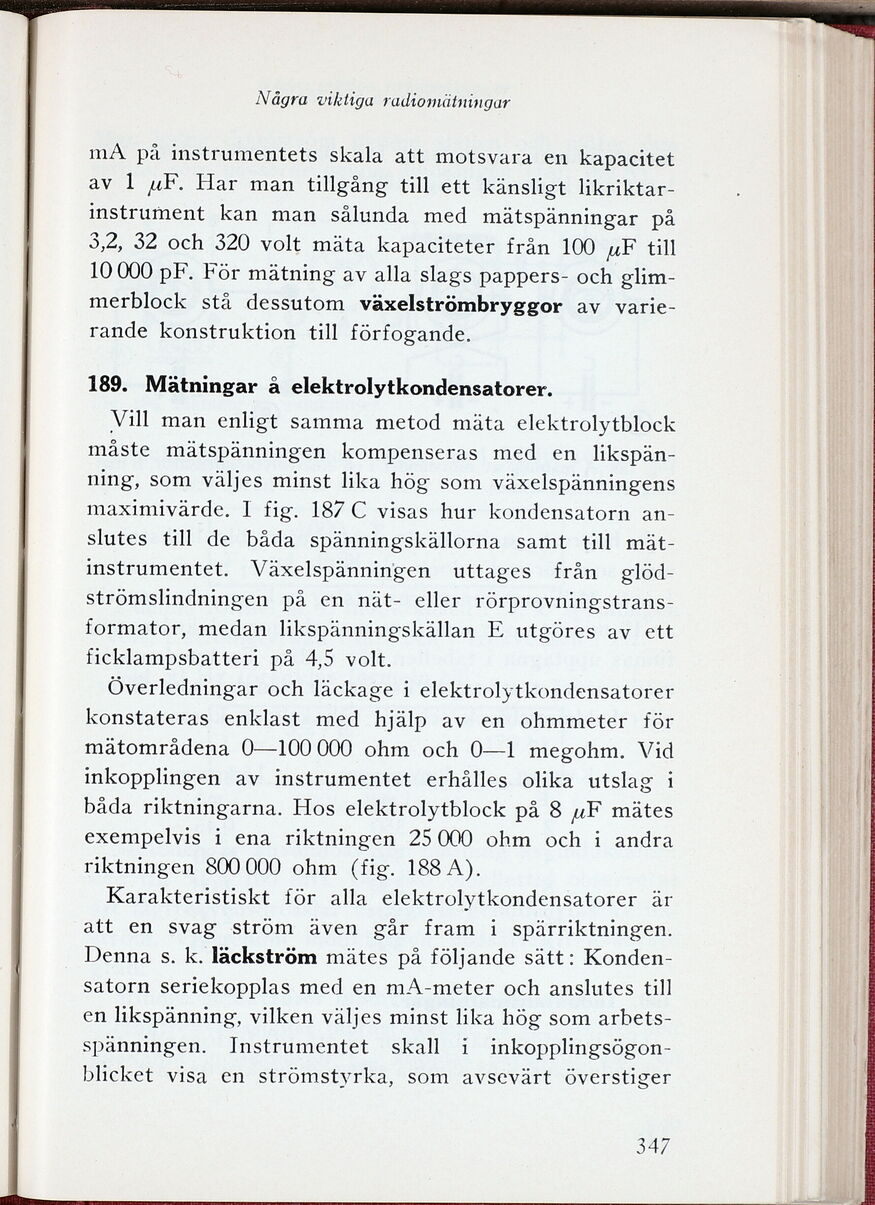

Några viktiga radiomätningar
mA på instrumentets skala att motsvara en kapacitet
av 1 ^uF. Har man tillgång till ett känsligt
likriktar-instrument kan man sålunda med mätspänningar på
3,2, 32 och 320 volt mäta kapaciteter från 100 uF till
10 000 pF. För mätning av alla slags pappers- och
glim-merblock stå dessutom växelströmbryggor av
varierande konstruktion till förfogande.
189. Mätningar å elektrolytkondensatorer.
Vill man enligt samma metod mäta elektrolytblock
måste mätspänningen kompenseras med en
likspänning, som väljes minst lika hög som växelspänningens
maximivärde. I fig. 187 C visas hur kondensatorn
an-slutes till de båda spänningskällorna samt till
mätinstrumentet. Växelspänningen uttages från
glöd-strömslindningen på en nät- eller
rörprovningstrans-formator, medan likspänningskällan E utgöres av ett
ficklampsbatteri på 4,5 volt.
Överledningar och läckage i elektrolytkondensatorer
konstateras enklast med hjälp av en ohmmeter för
mätområdena 0—100 000 ohm och 0—1 megohm. Vid
inkopplingen av instrumentet erhålles olika utslag i
båda riktningarna. Hos elektrolytblock på 8 //F mätes
exempelvis i ena riktningen 25 000 ohm och i andra
riktningen 800 000 ohm (fig. 188 A).
Karakteristiskt för alla elektrolytkondensatorer är
att en svag ström även går fram i spärriktningen.
Denna s. k. läckström mätes på följande sätt:
Kondensatorn seriekopplas med en mA-meter och anslutes till
en likspänning, vilken väljes minst lika hög som
arbets-spänningen. Instrumentet skall i
inkopplingsögon-blicket visa en strömstyrka, som avsevärt överstiger
347
