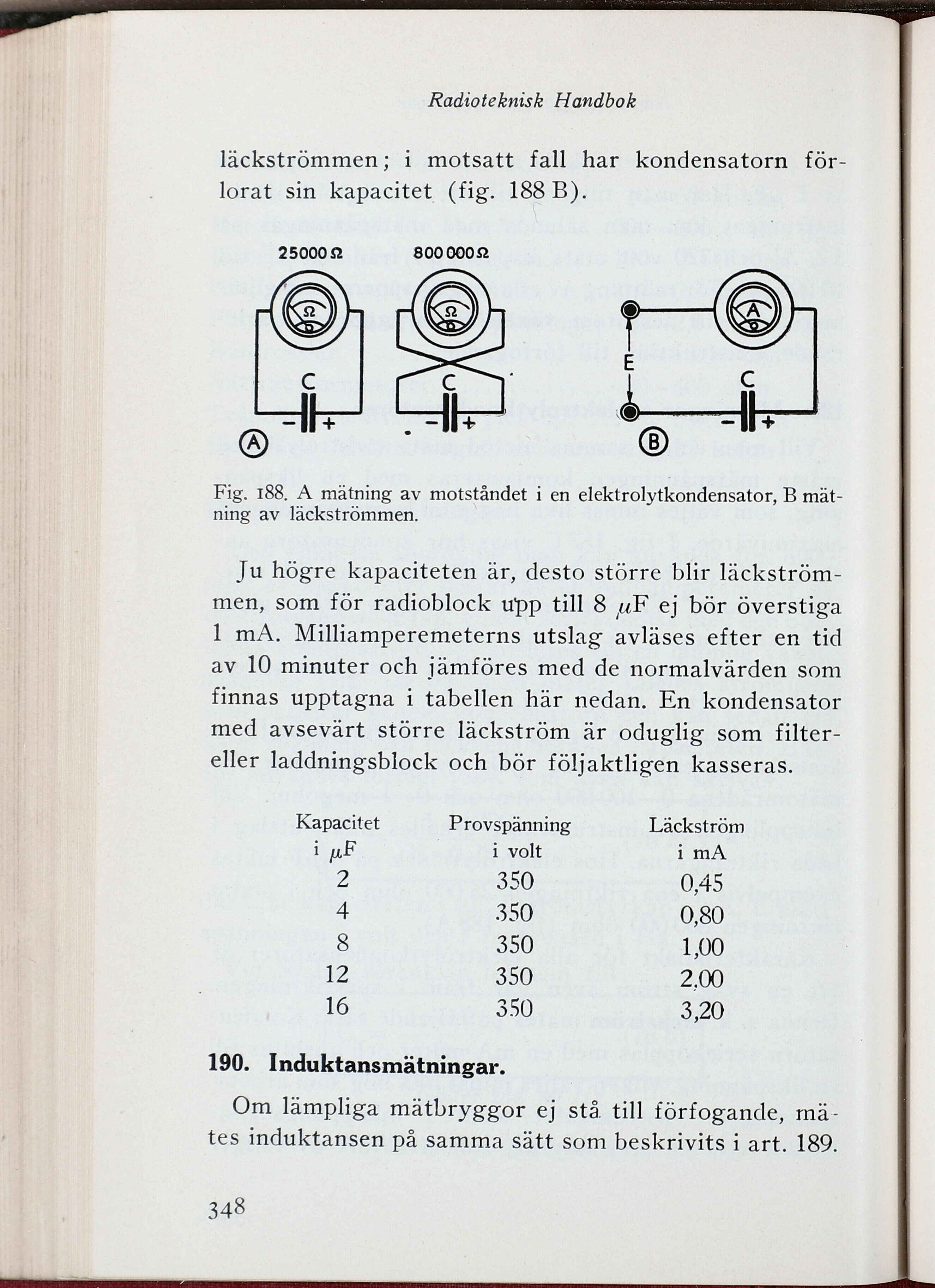

Radioteknisk Handbok
läckströmmen; i motsatt fall har kondensatorn
förlorat sin kapacitet (fig. 188 B).
Fig. 188. A mätning av motståndet i en elektrolytkondensator, B
mätning av läckströmmen.
Ju högre kapaciteten är, desto större blir
läckströmmen, som för radioblock upp till 8 ;uF ej bör överstiga
1 mA. Milliamperemeterns utslag avläses efter en tid
av 10 minuter och jämföres med de normalvärden som
finnas upptagna i tabellen här nedan. En kondensator
med avsevärt större läckström är oduglig som
filter-eller laddningsblock och bör följaktligen kasseras.
Kapacitet Provspänning i volt Läckström i mA
2 350 0,45
4 350 0,80
8 350 1,00
12 350 2,00
16 350 3,20
190. Induktansmätningar.
Om lämpliga mätbryggor ej stå. till förfogande,
mä-tes induktansen på samma sätt som beskrivits i art. 189.
348
