Radioteknisk Handbok

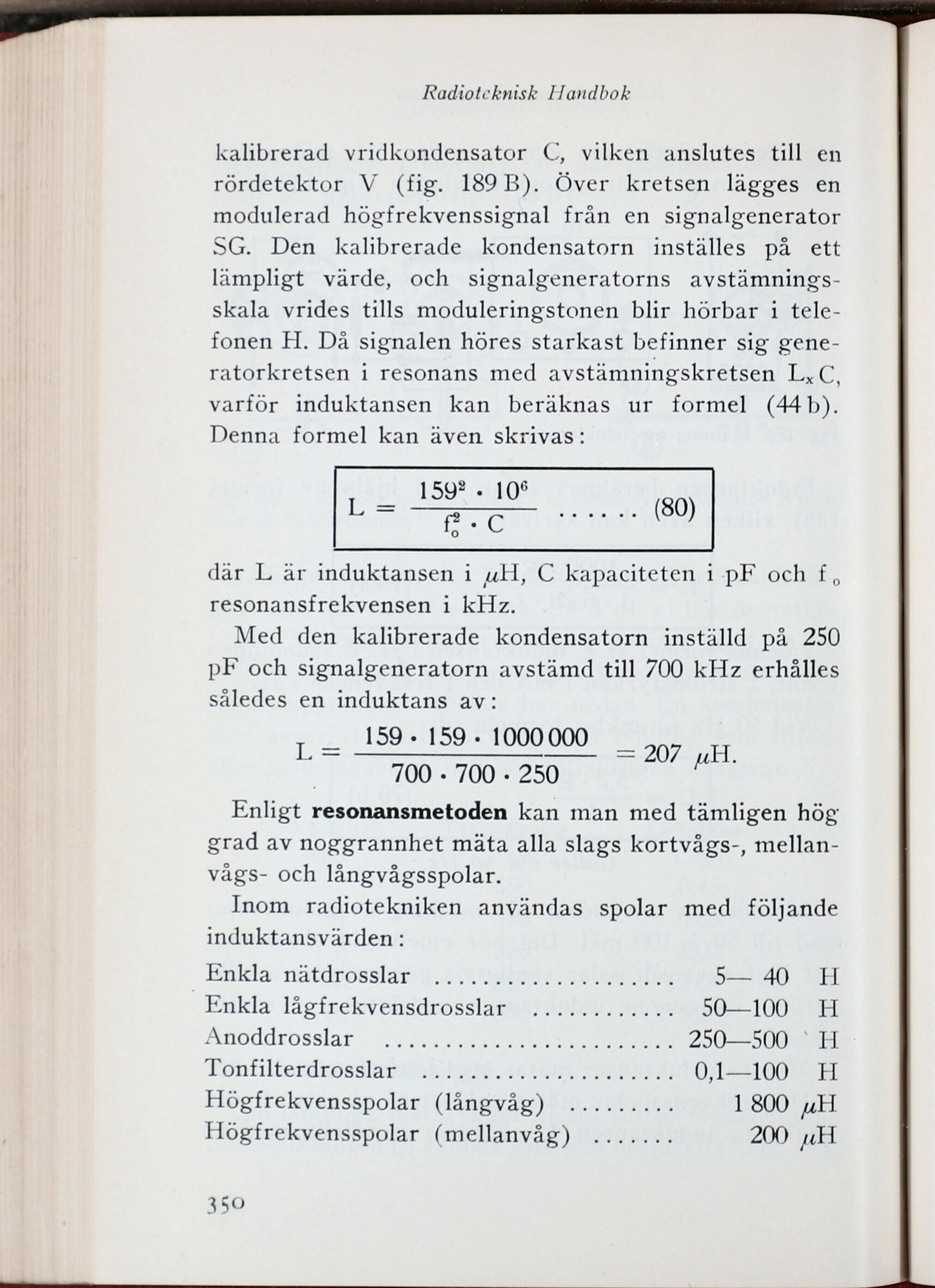

kalibrerad vridkondensator C, vilken anslutes till en
rördetektor V (fig. 189 B). Över kretsen lägges en
modulerad högfrekvenssignal från en signalgenerator
SG. Den kalibrerade kondensatorn inställes på ett
lämpligt värde, och signalgeneratorns
avstämnings-skala vrides tills moduleringstonen blir hörbar i
telefonen H. Då signalen höres starkast befinner sig
generatorkretsen i resonans med avstämningskretsen LXC,
varför induktansen kan beräknas ur formel (44 b).
Denna formel kan även skrivas:
T 1592 • 106
(80)
där L är induktansen i ^H, C kapaciteten i pF och f
resonansfrekvensen i kHz.
Med den kalibrerade kondensatorn inställd på 250
pF och signalgeneratorn avstämd till 700 kHz erhålles
således en induktans av:
159 - 159- 1000000
700 • 700 • 250
- 207 ^H.
Enligt resonansmetoden kan man med tämligen hög
grad av noggrannhet mäta alla slags kortvågs-,
mellan-vågs- och långvågsspolar.
Inom radiotekniken användas spolar med följande
induktansvärden:
Enkla nätdrosslar .................... 5— 40 H
Enkla lågfrekvensdrosslar ............ 50—100 H
Anoddrosslar ......................... 250—500 ’ H
Tonfilterdrosslar ..................... 0,1—100 H
Högfrekvensspolar (långvåg) ......... 1 800
Högfrekvensspolar (mellanvåg) ....... 200
3$o
