Några viktiga radiomätningar

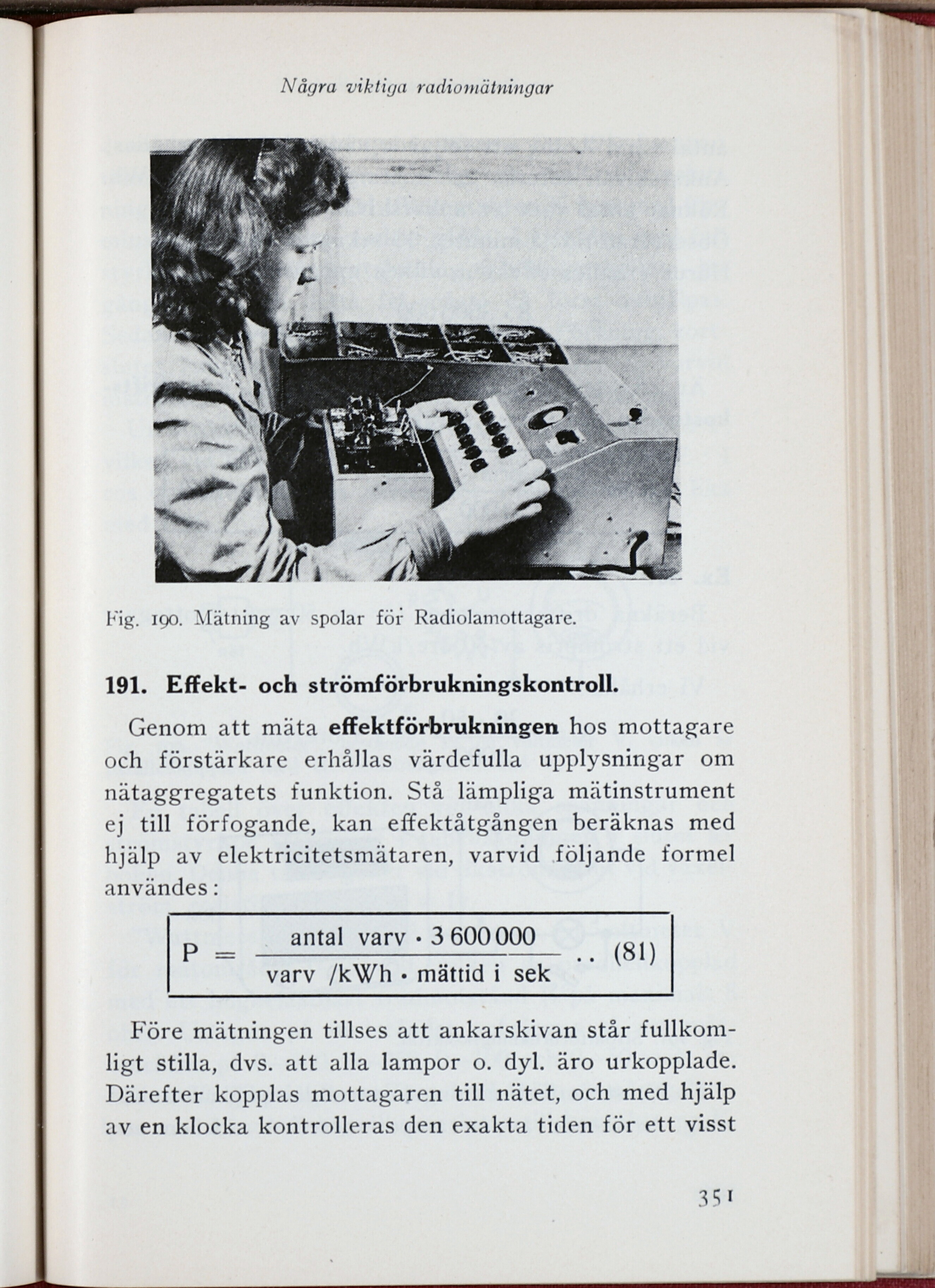

Fig. 190. Mätning av spolar för Radiolamottagare.
191. Effekt- och strömförbrukningskontroll.
Genom att mäta effektförbrukningen hos mottagare
och förstärkare erhållas värdefulla upplysningar om
nätaggregatets funktion. Stå lämpliga mätinstrument
ej till förfogande, kan effektåtgången beräknas med
hjälp av elektricitetsmätaren, varvid .följande formel
användes:
D antal varv *3 600000 /OM
r =––––––––––––––-. . (o 1)
varv /kWh • mättid i sek
Före mätningen tillses att ankarskivan står
fullkomligt stilla, dvs. att alla lampor o. dyl. äro urkopplade.
Därefter kopplas mottagaren till nätet, och med hjälp
av en klocka kontrolleras den exakta tiden för ett visst
