Några viktiga radiomätningar
denna seriekopplad lampa L, visas i fig. 191. Lampan
tjänstgör som en slags säkring och skall vid
anslutning av mottagaren RM till kontakten K lysa med
förminskad styrka resp, endast glöda. Lyser den med full
styrka förefinnes kortslutning i nätaggregatets
in-gångskrets, och detta fel måste då först avhjälpas.
Sedan man övertygat sig om att allt är i ordning,
kort-slutes lampan med hjälp av strömbrytaren S, varvid
instrumentet visar mottagarens strömförbrukning.
Ur strömförbrukningen beräknas effektåtgången P,
vilken vid likström blir E • I och vid växelström E • I
cos q. Effektfaktorn sättes för radiomottagare lika
med 0,95.

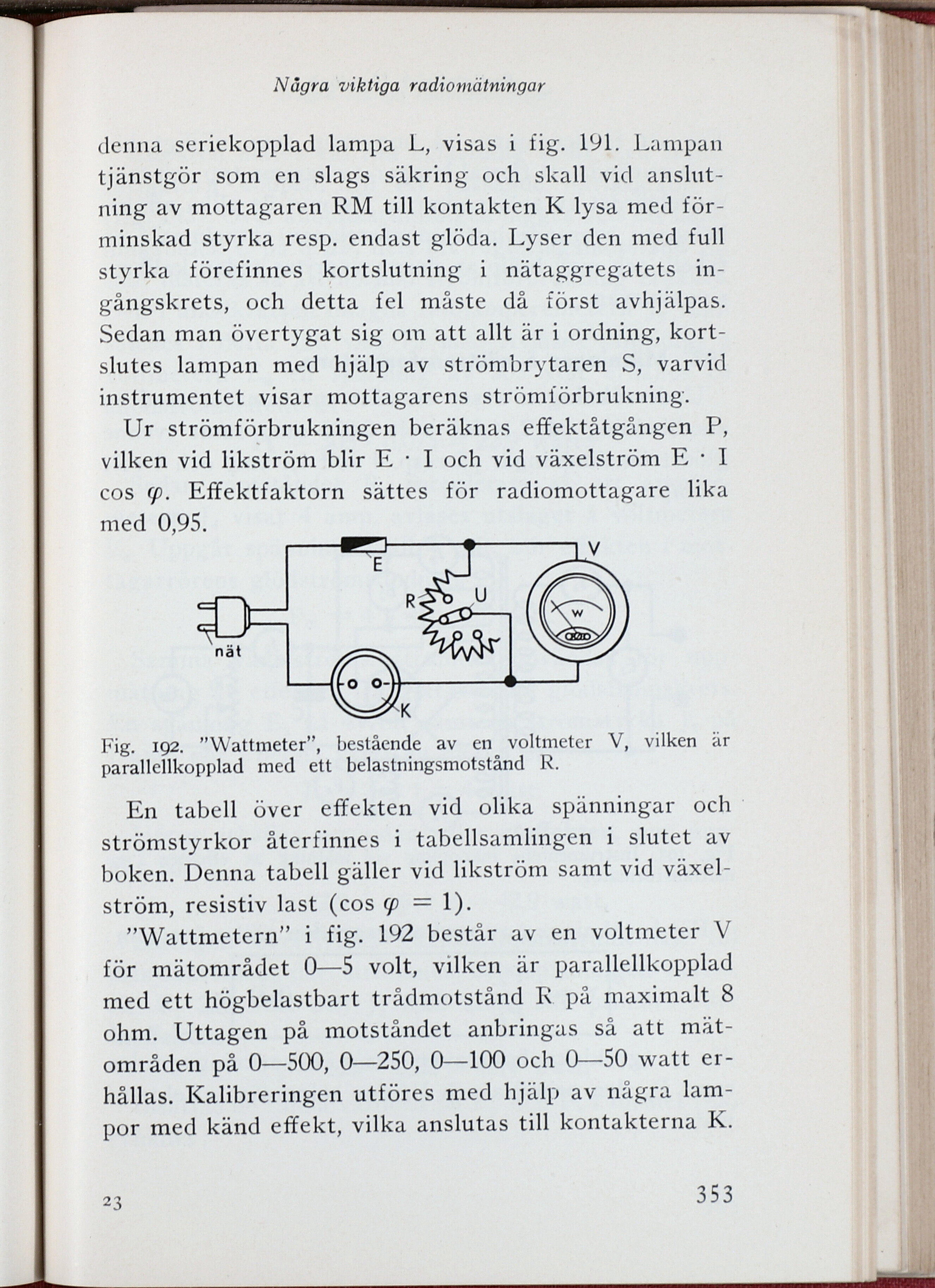

Fig. 192. ”Wattmeter”, bestående av en voltmeter V, vilken är
parallellkopplad med ett belastningsmotstånd R.
En tabell över effekten vid olika spänningar och
strömstyrkor återfinnes i tabellsamlingen i slutet av
boken. Denna tabell gäller vid likström samt vid
växelström, resistiv last (cos q = 1).
”Wattmetern” i fig. 192 består av en voltmeter V
för mätområdet 0—5 volt, vilken är parallellkopplad
med ett högbelastbart trådmotstånd R på maximalt 8
ohm. Uttagen på motståndet anbringas så att
mät-områden på 0—500, 0—250, 0—100 och 0—50 watt
erhållas. Kalibreringen utföres med hjälp av några
lampor med känd effekt, vilka anslutas till kontakterna K.
23
353
