Radioteknisk Handbok
För att få densamma så noggrann som möjligt bör
man använda ett flertal lampor av samma typ och taga
medelvärdet av avläsningårna. De mot de olika
effektbeloppen svarande instrumèntutslagen antecknas i en
tabell, och med hjälp av denna uppritas sedan
kalibre-ringskurvan.
192. Mätningar å nättransformatorn.
Undersökningen avser en nättransformator med en
anodlindning på 2 X 300 Volt 0,075 amp samt tvenne
glödströmslindningar på resp. 4 volt 1,1 amp och 4 volt
4 amp.

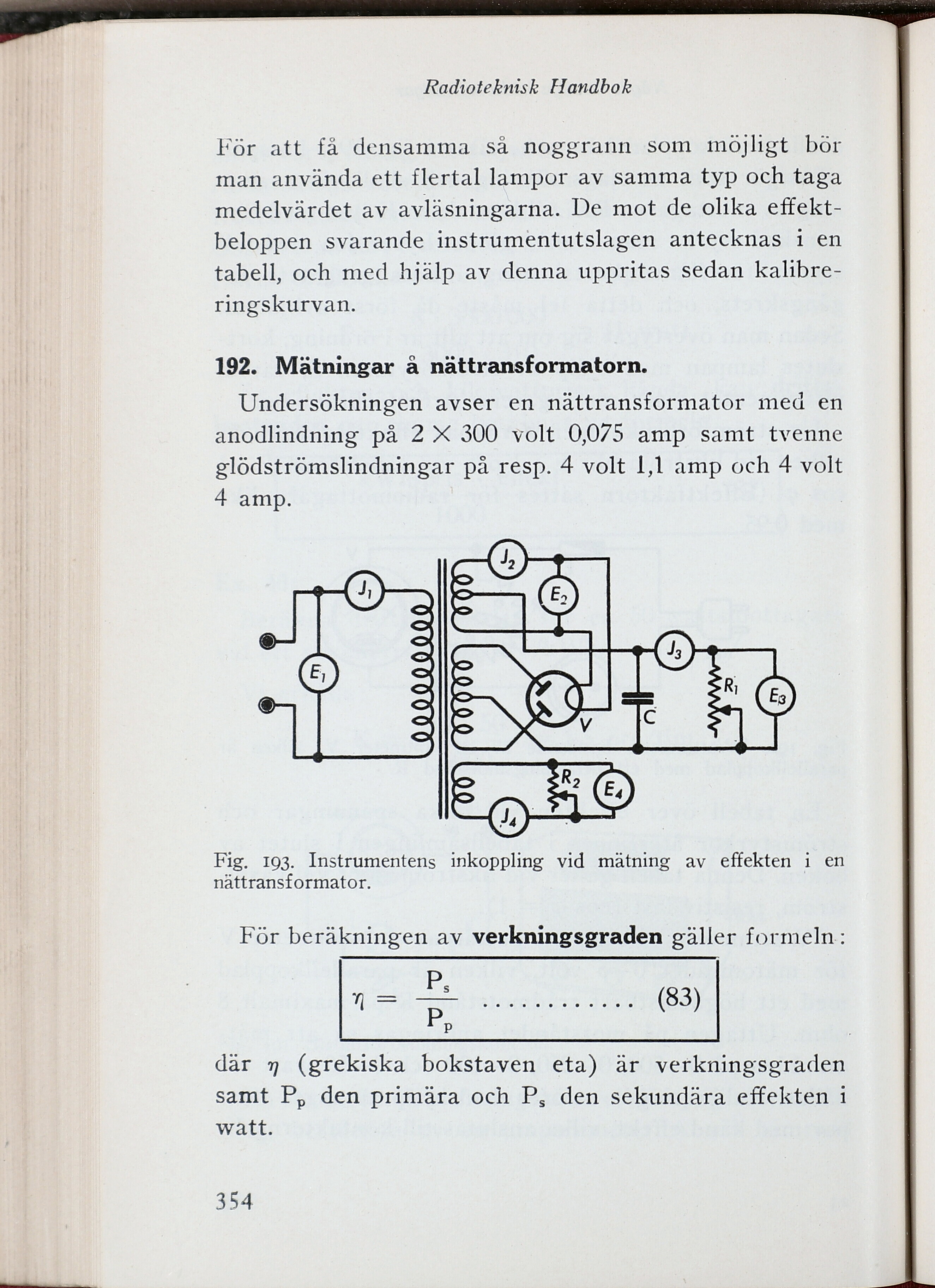

Fig. 193. Instrumentens inkoppling vid mätning av effekten i en
nättransformator.
För beräkningen av verkningsgraden gäller formeln :
p
= V- ................ (83)
där 17 (grekiska bokstaven eta) är verkningsgraden
samt Pp den primära och Ps den sekundära effekten i
watt.
354
