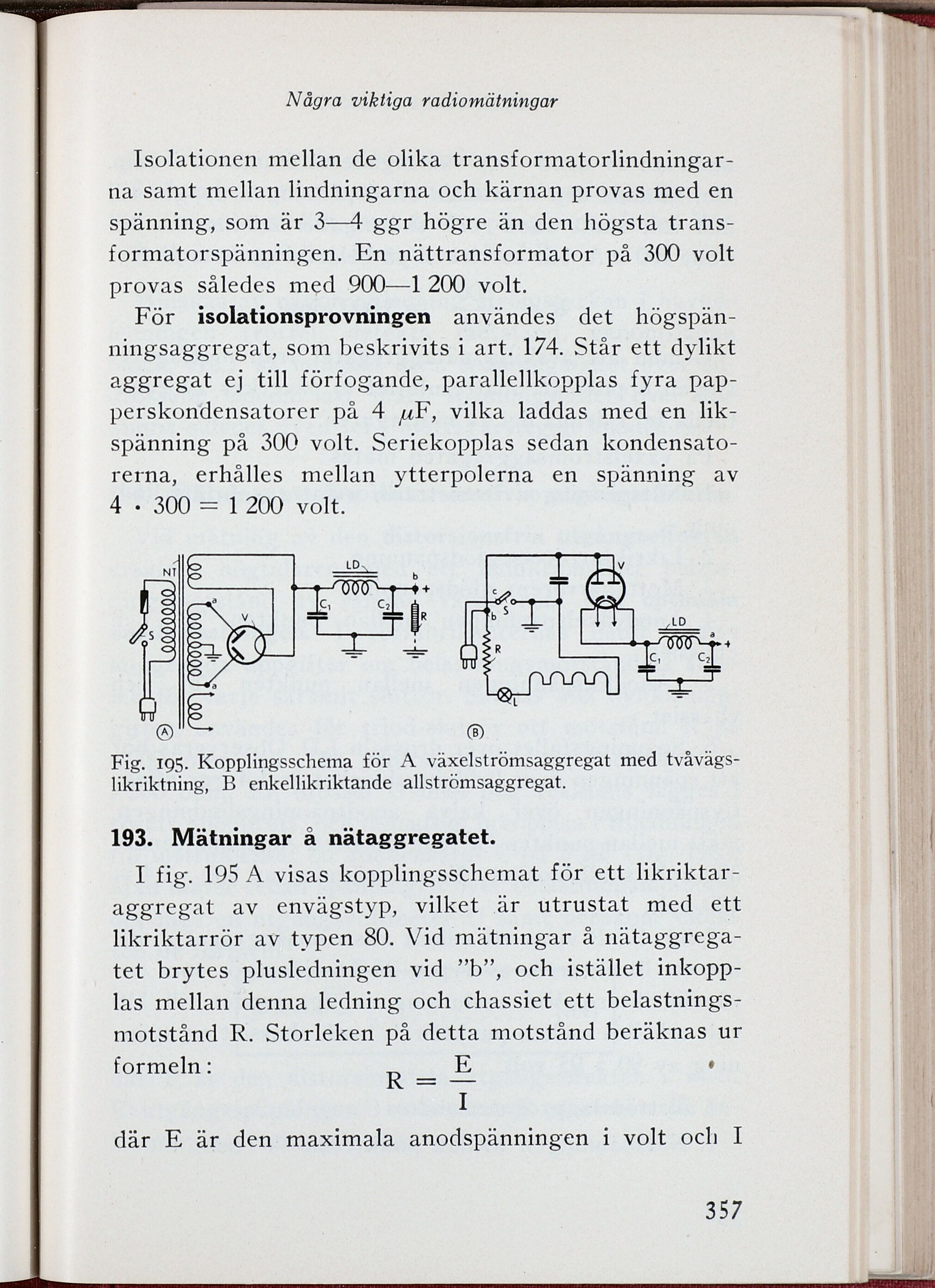

Några viktiga radiomätningar
Isolationen mellan de olika
transformatorlindningar-na samt mellan lindningarna och kärnan provas med en
spänning, som är 3—4 ggr högre än den högsta
transformatorspänningen. En nättransformator på 300 volt
provas således med 900—1 200 volt.
För isolationsprovningen användes det
högspän-ningsaggregat, som beskrivits i art. 174. Står ett dylikt
aggregat ej till förfogande, parallellkopplas fyra
pap-perskon’densatorer på 4 /zF, vilka laddas med en
likspänning på 300 volt. Seriekopplas sedan
kondensato-rerna, erhålles mellan ytterpolerna en spänning av
4 • 300 = 1 200 volt.
Fig. 195. Kopplingsschema för A växelströmsaggregat med
tvåvägs-likriktning, B enkellikriktande allströmsaggregat.
193. Mätningar å nätaggregatet.
I fig. 195 A visas kopplingsschemat för ett
likriktar-aggregat av envägstyp, vilket är utrustat med ett
likriktarrör av typen 80. Vid mätningar å
nätaggregatet brytes plusledningen vid ”b”, och istället
inkopplas mellan denna ledning och chassiet ett
belastnings-motstånd R. Storleken på detta motstånd beräknas ur
formeln: E •
K = —
I
där E är den maximala anodspänningen i volt och I
357
