Radioteknisk Handbok
42 9
rj = = 0,88 eller 88 %.
’ 4g 4
I detta sammanhang kan nämnas, att
verkningsgraden för radiotransformatorer varierar mellan 70 och
90 %.

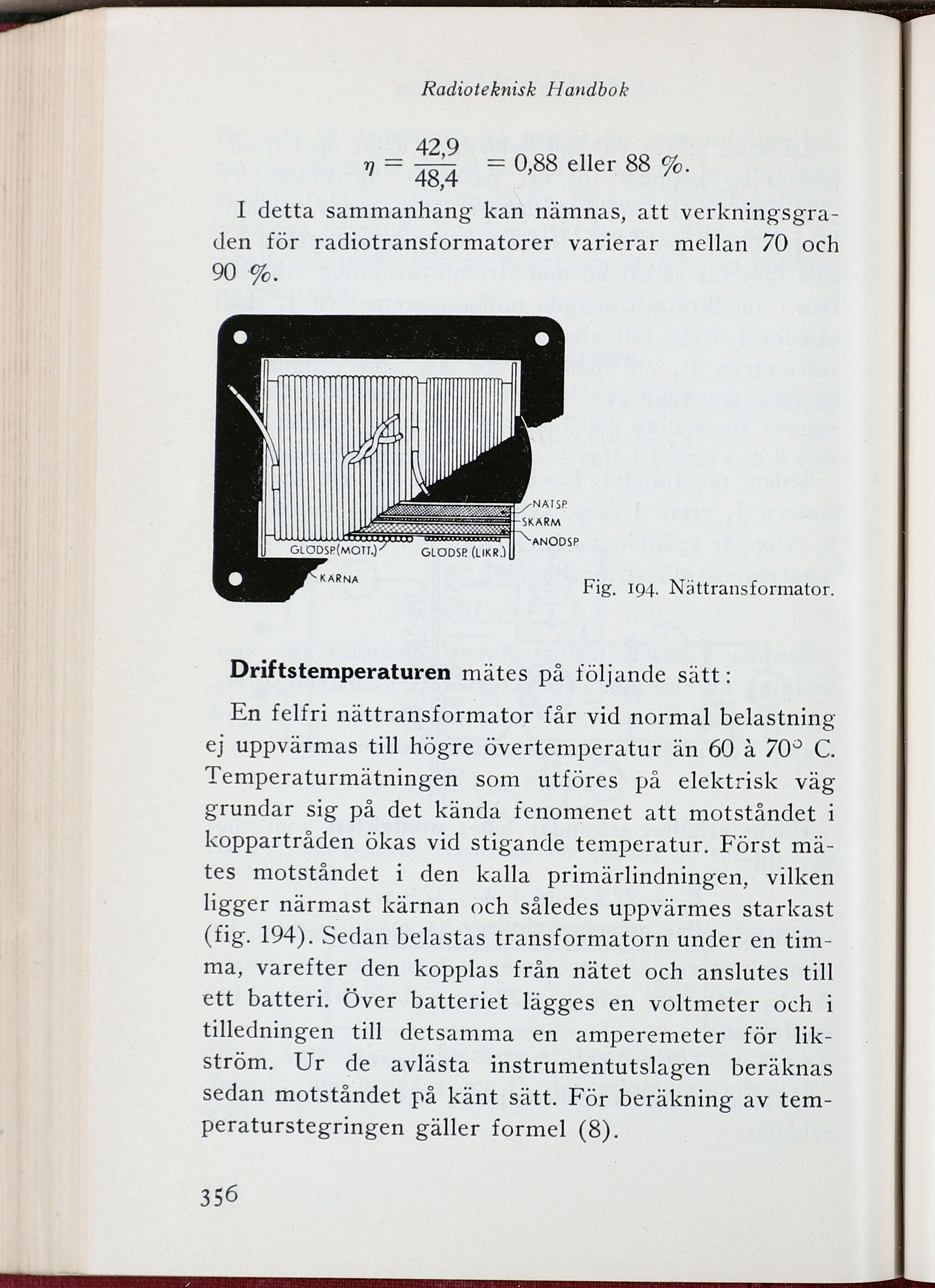

Fig. I94- Nättransformator.
Driftstemperaturen mätes på följande sätt:
En felfri nättransformator får vid normal belastning
ej uppvärmas till högre övertemperatur än 60 å 70° C.
Temperatur mätningen som utföres på elektrisk väg
grundar sig på det kända fenomenet att motståndet i
koppartråden ökas vid stigande temperatur. Först
mätes motståndet i den kalla primärlindningen, vilken
ligger närmast kärnan och således uppvärmes starkast
(fig. 194). Sedan belastas transformatorn under en
timma, varefter den kopplas från nätet och anslutes till
ett batteri. Över batteriet lägges en voltmeter och i
tilledningen till detsamma en amperemeter för
likström. Ur de avlästa instrumentutslagen beräknas
sedan motståndet på känt sätt. För beräkning av
temperaturstegringen gäller formel (8).
