Radioteknisk Handbok
Saknar mottagaren utgångstransformator, måste i
till-ledningen till högtalarekontakterna inlänkas en
dros-sel-kondensatorkombination DK, vilken genomsläpper
tonfrekvensen, men utestänger anodlikströmmen från
hörtelefonen (se art. 194).

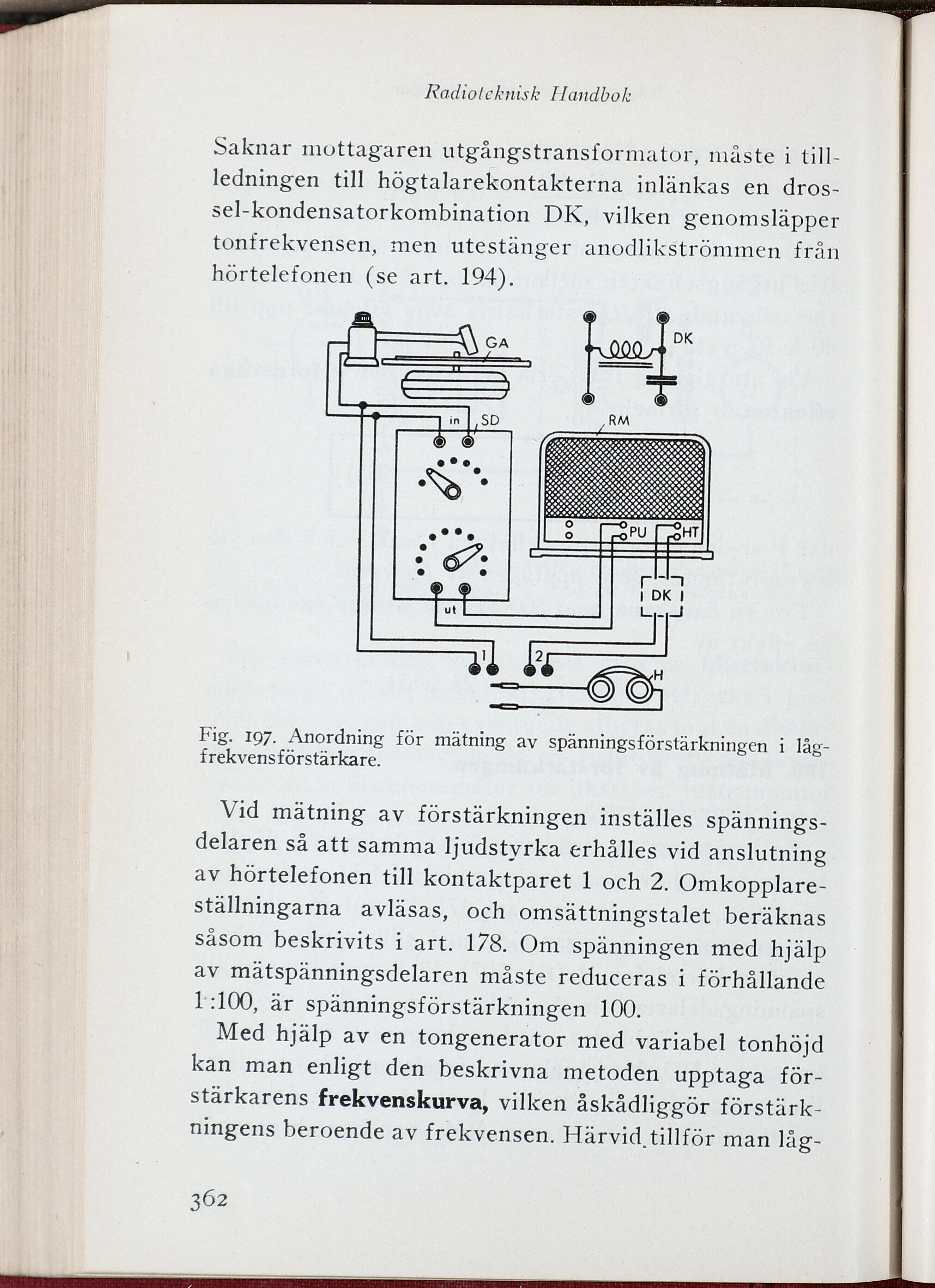

Fig. 197. Anordning för mätning av spänningsförstärkningen i
låg-frékvensförstärkare.
Vid mätning av förstärkningen inställes
spännings-delaren så att samma ljudstyrka erhålles vid anslutning
av hörtelefonen till kontaktparet 1 och 2.
Omkopplareställningarna avläsas, och omsättningstalet beräknas
såsom beskrivits i art. 178. Om spänningen med hjälp
av mätspänningsdelaren måste reduceras i förhållande
1:100, är spänningsförstärkningen 100.
Med hjälp av en tongenerator med variabel tonhöjd
kan man enligt den beskrivna metoden upptaga
förstärkarens frekvenskurva, vilken åskådliggör
förstärkningens beroende av frekvensen. Härvid.tillför man låg-
362
