Några viktiga radiomätningar
frekvensförstärkaren en tonfrekvensspänning med
konstant styrka och mäter omsättningstalet vid ett antal
frekvenser mellan 100 och 6 000 Hz. De erhållna
för-stärkningstalen antecknas tillsammans med
motsvarande frekvenser i en tabell, varefter frekvenskurvan
uppritas på känt sätt (se fig. 210). Är förstärkaren av god
kvalitet skall förhållandet utgångsspänning :
ingångs-spänning vara i det närmaste konstant över hela
tonfrekvensområdet.

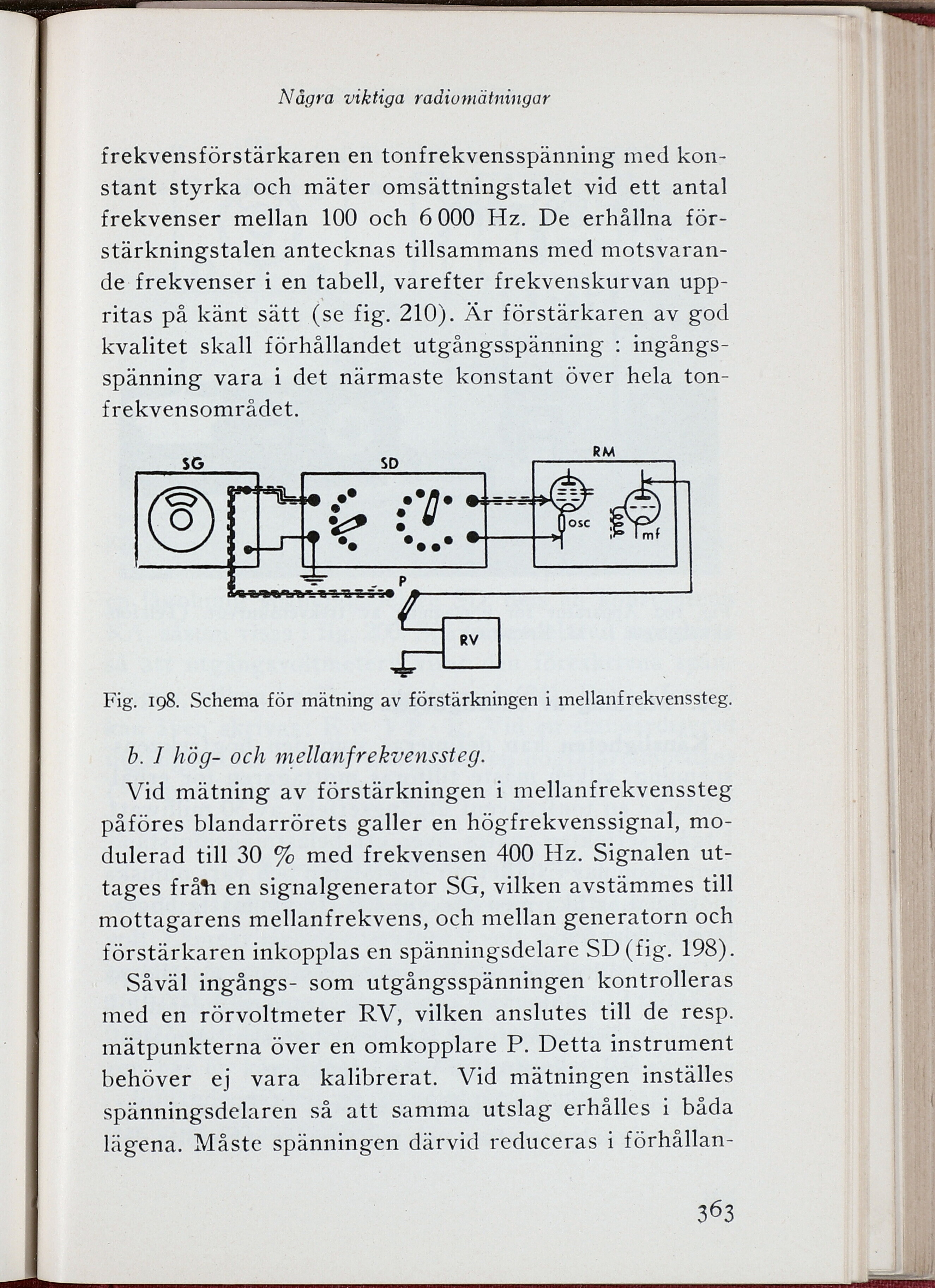

Fig. 198. Schema för mätning av förstärkningen i mellanfrekvenssteg.
b. I hög- och mellanfrekvenssteg.
Vid mätning av förstärkningen i mellanfrekvenssteg
påföres blandarrörets galler en högfrekvenssignal,
mo-dulerad till 30 % med frekvensen 400 Hz. Signalen
uttages fråti en signalgenerator SG, vilken avstämmes till
mottagarens mellanfrekvens, och mellan generatorn och
förstärkaren inkopplas en spänningsdelare SD (fig. 198).
Såväl ingångs- som utgångsspänningen kontrolleras
med en rörvoltmeter RV, vilken anslutes till de resp,
mätpunkterna över en omkopplare P. Detta instrument
behöver ej vara kalibrerat. Vid mätningen inställes
spänningsdelaren så att samma utslag erhålles i båda
lägena. Måste spänningen därvid reduceras i
förhållan
363
