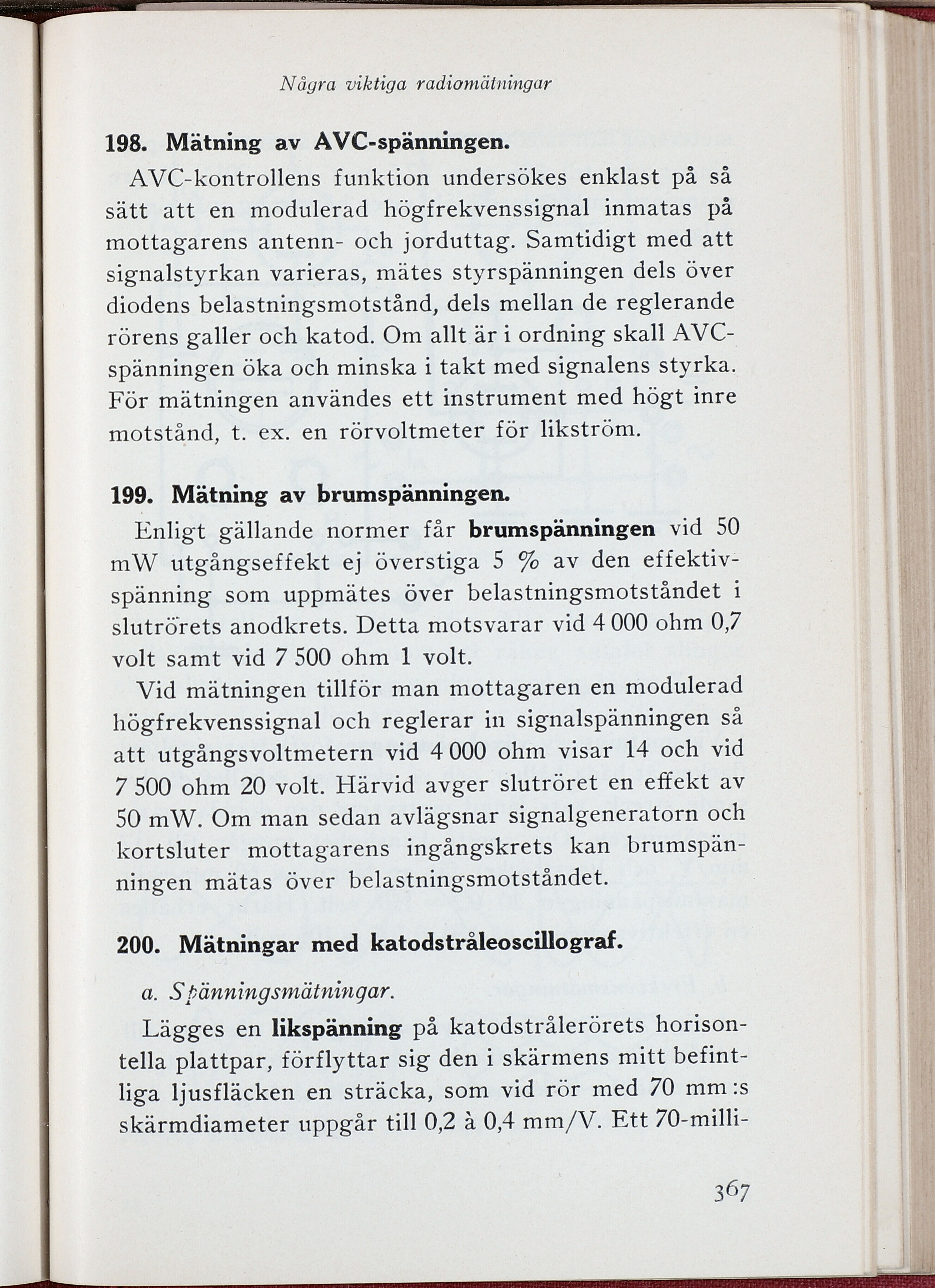

Några viktiga radiomätningar
198. Mätning av AVC-spänningen.
AVC-kontrollens funktion undersökes enklast på så
sätt att en modulerad högfrekvenssignal inmatas på
mottagarens antenn- och jorduttag. Samtidigt med att
signalstyrkan varieras, mätes styrspänningen dels över
diodens belastningsmotstånd, dels mellan de reglerande
rörens galler och katod. Om allt är i ordning skall
AVC-spänningen öka och minska i takt med signalens styrka.
För mätningen användes ett instrument med högt inre
motstånd, t. ex. en rörvoltmeter för likström.
199. Mätning av brumspänningen.
Enligt gällande normer får brumspänningen vid 50
mW utgångseffekt ej överstiga 5 % av den
effektivspänning som uppmätes över belastningsmotståndet i
slutrörets anodkrets. Detta motsvarar vid 4 000 ohm 0,7
volt samt vid 7 500 ohm 1 volt.
Vid mätningen tillför man mottagaren en modulerad
högfrekvenssignal och reglerar in signalspänningen så
att utgångsvoltmetern vid 4 000 ohm visar 14 och vid
7 500 ohm 20 volt. Härvid avger slutröret en effekt av
50 mW. Om man sedan avlägsnar signalgeneratorn och
kortsluter mottagarens ingångskrets kan
brumspänningen mätas över belastningsmotståndet.
200. Mätningar med katodstråleoscillograf.
a. S känning smätning ar.
Lägges en likspänning på katodstrålerörets
horisontella plattpar, förflyttar sig den i skärmens mitt
befintliga ljusfläcken en sträcka, som vid rör med 70 mm:s
skärmdiameter uppgår till 0,2 å 0,4 mm/V. Ett 70-milli-
367
