Radioteknisk Handbok
metersrör kan således användas för mätning av
likspänningar upp till 175 resp. 87,5 volt (fig. 201). Högre
spänningar mätas med hjälp av en högohmig
spännings-delare.

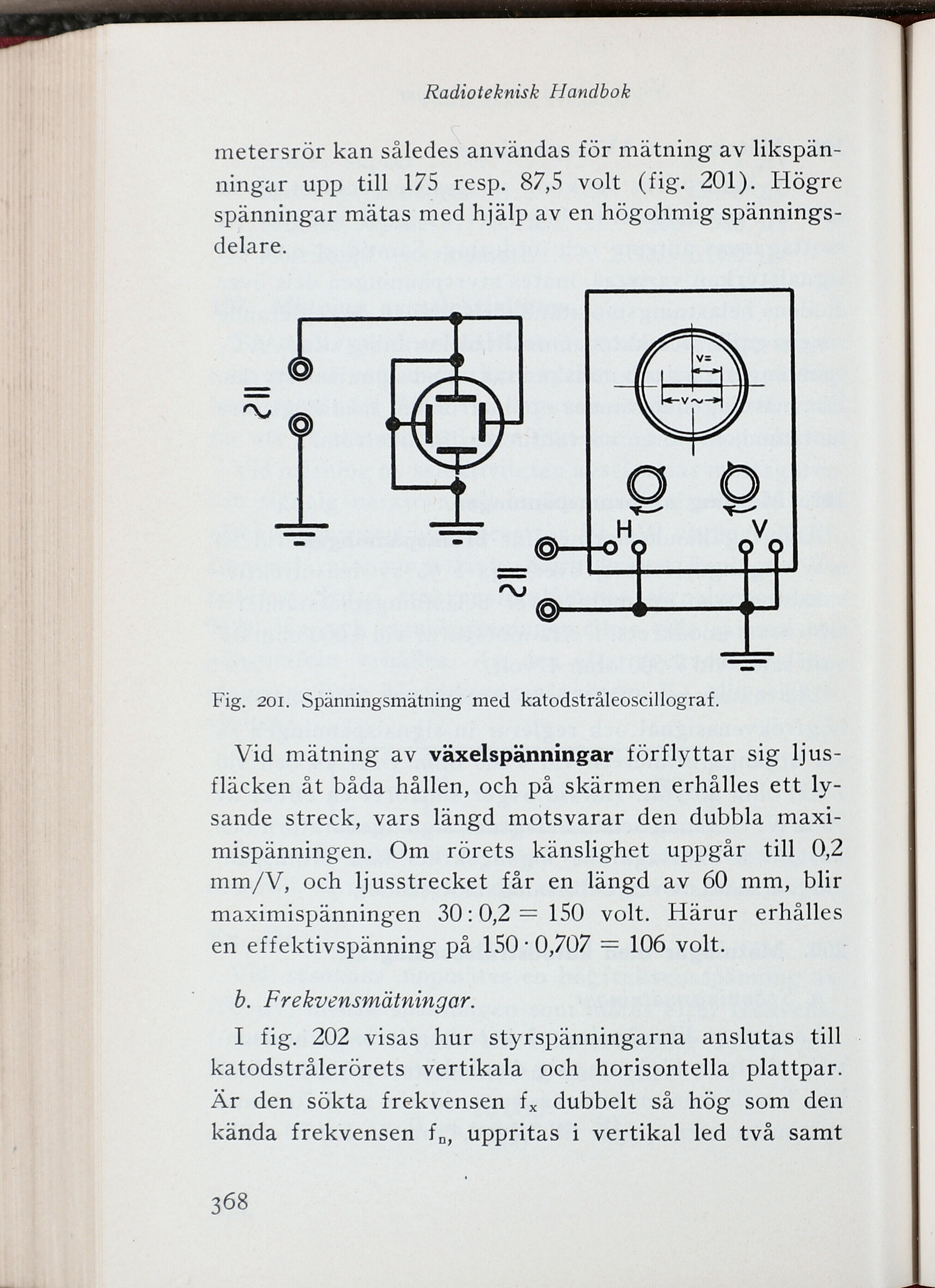

Fig. 20i. Spänningsmätning med katodstråleoscillograf.
Vid mätning av växelspänningar förflyttar sig
ljusfläcken åt båda hållen, och på skärmen erhålles ett
lysande streck, vars längd motsvarar den dubbla
maxi-mispänningen. Om rörets känslighet uppgår till 0,2
mm/V, och ljusstrecket får en längd av 60 mm, blir
maximispänningen 30:0,2 = 150 volt. Härur erhålles
en effektivspänning på 150 • 0,707 = 106 volt.
b. Frekvensmätningar.
I fig. 202 visas hur styrspänningarna anslutas till
katodstrålerörets vertikala och horisontella plattpar.
Är den sökta frekvensen fx dubbelt så hög som den
kända frekvensen fn, uppritas i vertikal led två samt
368
