Några viktiga radiomätningar

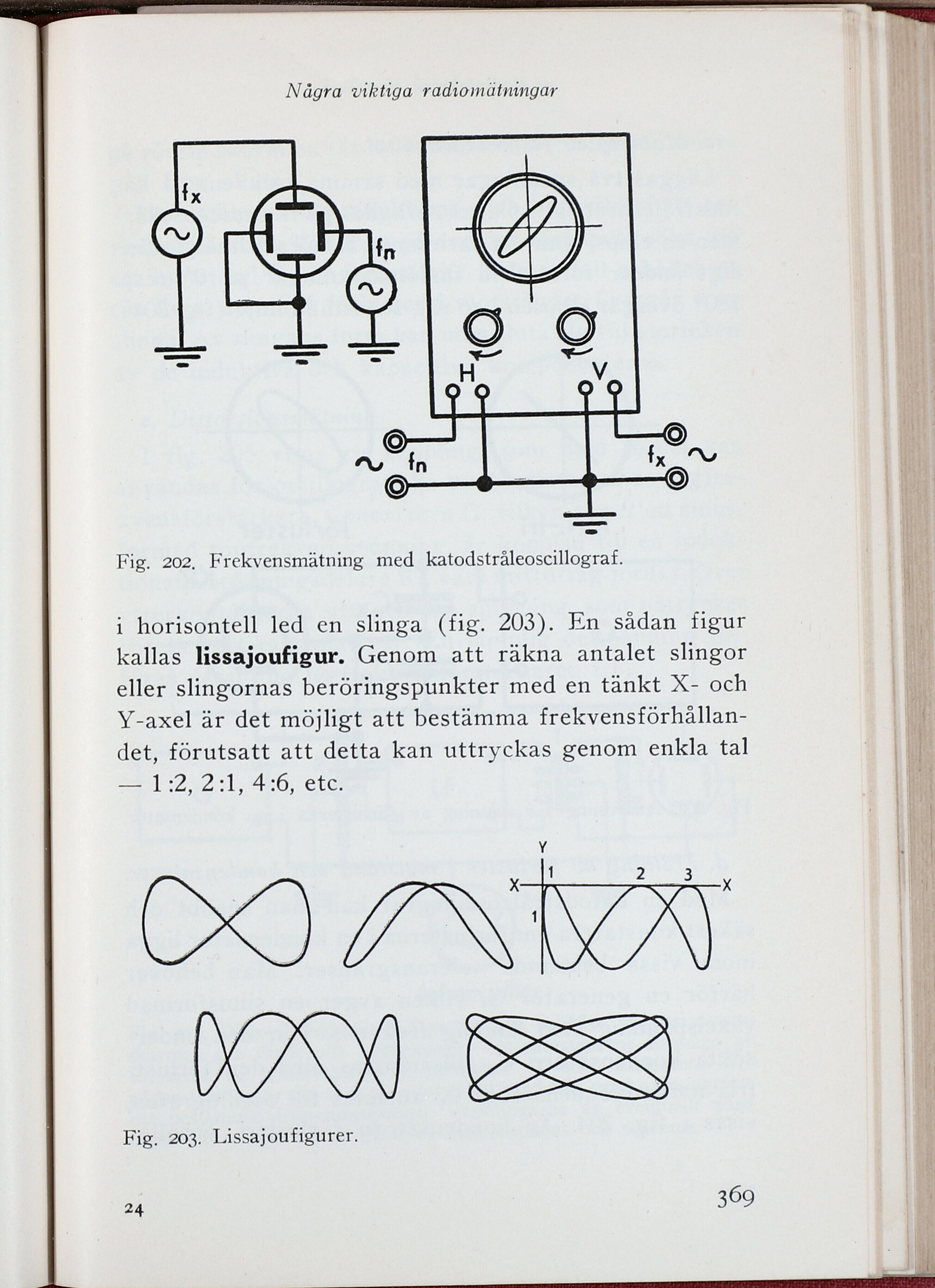

Fig. 202. Frekvensmätning med katodstråleoscillograf.
i horisontell led en slinga (fig. 203). En sådan figur
kallas lissajoufigur. Genom att räkna antalet slingor
eller slingornas beröringspunkter med en tänkt X- och
Y-axel är det möjligt att bestämma
frekvensförhållandet, förutsatt att detta kan uttryckas genom enkla tal
4 1:2, 2:1, 4:6, etc.
Fig. 203. Lissajoufigurer.
24
369
