Några viktiga radiomätningar
på rörets skärm en rät linje, som vid förluster i Cx
övergår i en ellips.
Med hjälp av ett induktions- och kapacitetsfritt
seriemotstånd Rn kan man på analogt sätt undersöka om
ett motstånd Rx är förlustfritt. I detta fall erhålles en
rät linje, som vid förluster i motståndet övergår i en
slinga. Av slingans form kan man sluta sig till storleken
av de induktiva och kapacitiva komponenterna.
e. Distorsionsmätning.
I fig. 205 visas en koppling, som med fördel kan
användas för oscillografiska undersökningar av
lågfre-kvensförstärkare. Generatorn G, vilken avger en
sinus-formad tonfrekvensspänning, är kopplad till en
induk-tionsfri spänningsdelare Ri, vars mittuttag jordas. Över
ytterkontakterna uttages den spänning, som påtryckes
rörets vertikala plattpar. En lämplig delspänning
tillföres dessutom lågfrekvensförstärkaren LF.

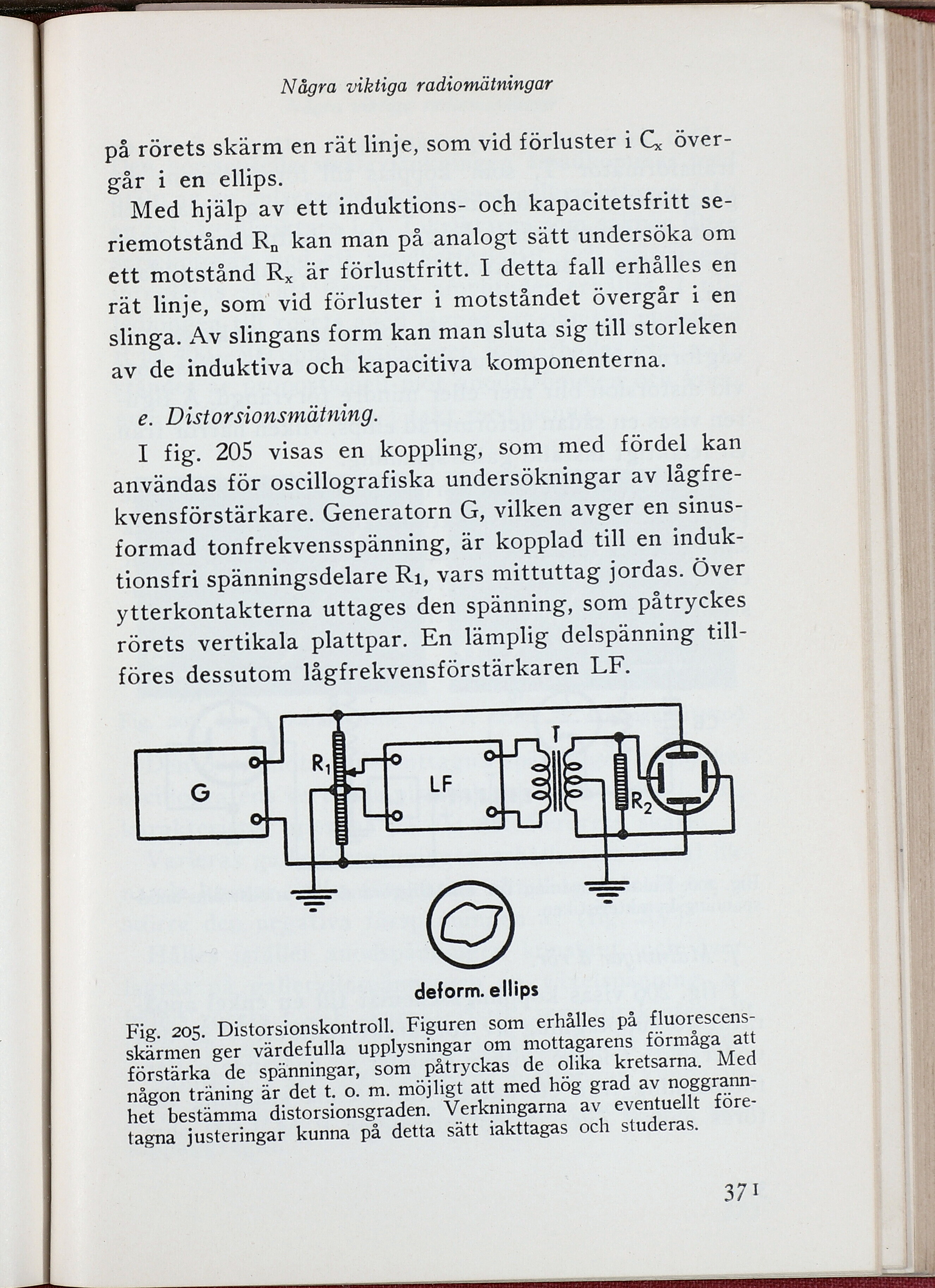

Fig. 205. Distorsionskontroll. Figuren som erhålles på
fluorescens-skärmen ger värdefulla upplysningar om mottagarens förmåga att
förstärka de spänningar, som påtryckas de olika kretsarna. Med
någon träning är det t. o. m. möjligt att med hög grad av
noggrannhet bestämma distorsionsgraden. Verkningarna av eventuellt
företagna justeringar kunna på detta sätt iakttagas och studeras.
