Radioteknisk Handbok
Den horisontella styrspänningen uttages över en
transformator T, som kopplas till förstärkarens
ut-gångskrets. Sekundärlindningens mittuttag jordas, och
över ytter kon takterna lägges ett belas tningsmotstånd
R2 av samma storleksordning som
högtalareimpedansen.
Har den in- och utgående spänningen exakt samma
vågform, erhålles på fluorescensskärmen en ellips, som
vid distorsion blir mer eller mindre förvrängd. Å
figuren visas en sådan deformeräd ellips, vilken härrör från
en felaktigt inställd gallerspänning.
Figurer av varierande form kunna erhållas, beroende
på förstärkarens konstruktion, amplitudernas storlek
samt antalet förhandenvarande övertoner m. m. Det är
en hel vetenskap att rätt tyda de hieroglyfer
elektronstrålen uppritar på katodstrålerörets skärm.

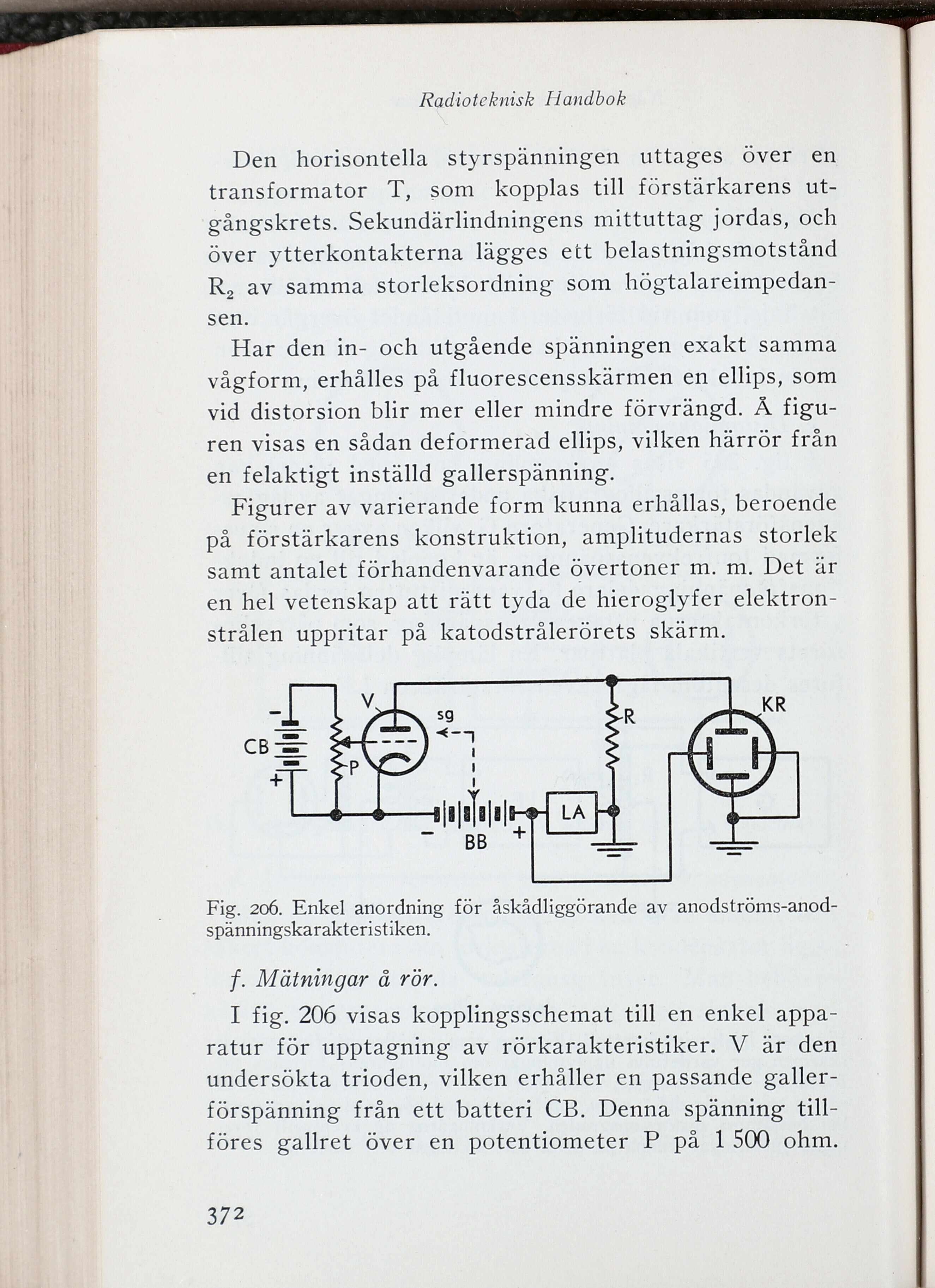

Fig. 206. Enkel anordning för åskådliggörande av
anodströms-anod-spänningskarakteristiken.
f. Mätningar å rör.
I fig. 206 visas kopplingsschemat till en enkel
apparatur för upptagning av rörkarakteristiker. V är den
undersökta trioden, vilken erhåller en passande
gallerförspänning från ett batteri CB. Denna spänning
tillföres gallret över en potentiometer P på 1 500 ohm.
372
