Några viktiga radiomätningar
Den horisontella strålavlänkningen åstadkommes med
hjälp av en pulserande likspänning, vilken uttages från
en tvåvägslikriktare LA. Likriktaren som saknar filter
seriekopplas med ett anodbatteri BB, och spänningen
inregleras åå att lämpliga amplituder erhållas. I
tillledningen till rörets anod lägges ett ohmskt motstånd
R på 400—500 ohm. Spänningen som erhålles över
motståndet är proportionell mot anodströmmen och
kommer därför att variera i takt med denna.

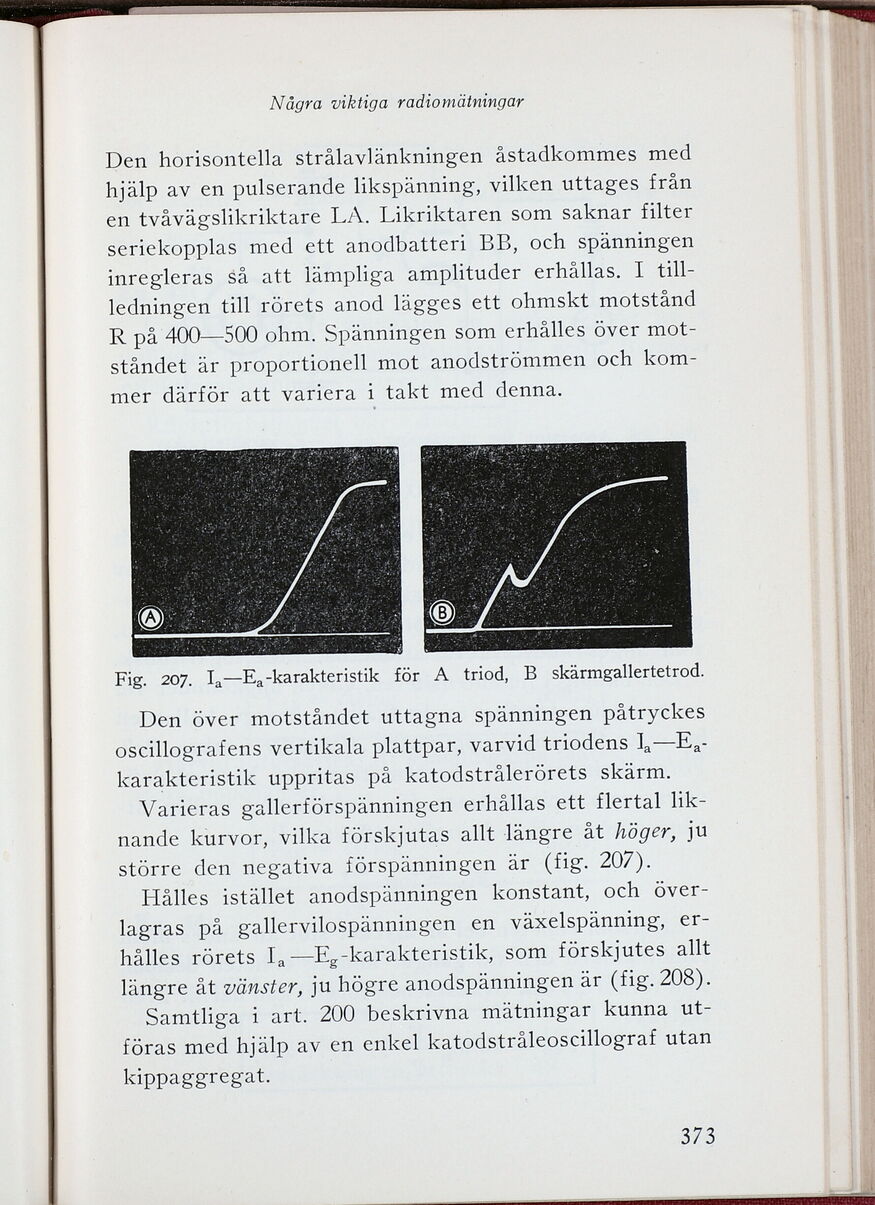

Fig. 207. Ia—Ea-karakteristik för A triod, B skärmgallertetrod.
Den över motståndet uttagna spänningen påtryckes
oscillografens vertikala plattpar, varvid triodens
Ia—Ea-karakteristik uppritas på katodstrålerörets skärm.
Varieras gallerförspänningen erhållas ett flertal
liknande kiirvor, vilka förskjutas allt längre åt höger, ju
större den negativa förspänningen är (fig. 207).
Hålles istället anodspänningen konstant, och
överlagras på gallervilospänningen en växelspänning,
erhålles rörets Ia—Eg-karakteristik, som förskjutes allt
längre åt vänster, ju högre anodspänningen är (fig. 208).
Samtliga i art. 200 beskrivna mätningar kunna
utföras med hjälp av en enkel katodstråleoscillograf utan
kippaggregat.
373
