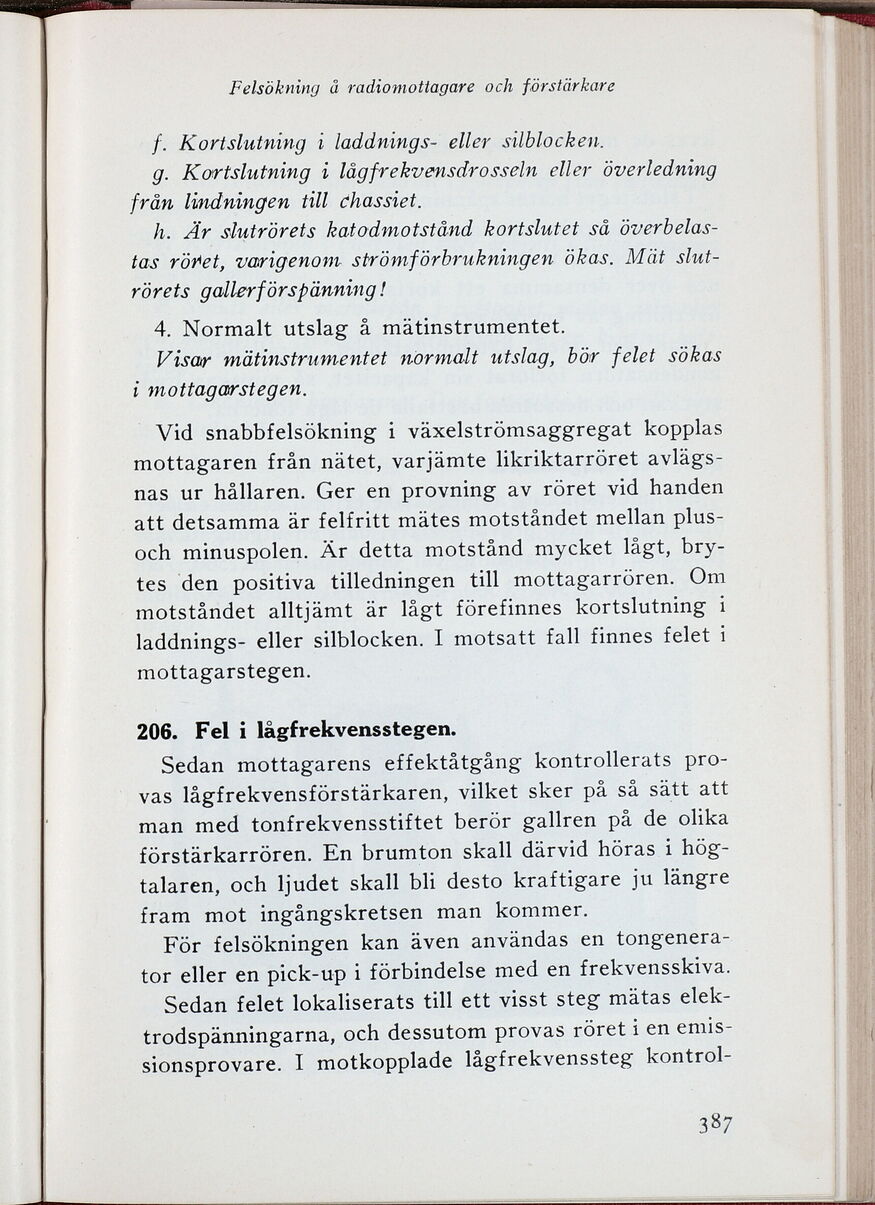

Felsökning å radiomottagare och förstärkare
f. Kortslutning i laddnings- eller silblocken.
g. Kortslutning i lågfrekvensdrosseln eller överledning
från lindningen till Chassiet.
h. Är slutrörets katodmotstånd kortslutet så
överbelastas röM, varigenom strömförbrukningen ökas. Mät
slutrörets gcdlerförspänning!
4. Normalt utslag å mätinstrumentet.
Visar mätinstrumentet normalt utslag, bör felet sökas
i mottagarstegen.
Vid snabbfelsökning i växelströmsaggregat kopplas
mottagaren från nätet, varjämte likriktarröret
avlägsnas ur hållaren. Ger en provning av röret vid handen
att detsamma är felfritt mätes motståndet mellan
plus-och minuspolen. Är detta motstånd mycket lågt,
bry-tes den positiva tilledningen till mottagarrören. Om
motståndet alltjämt är lågt förefinnes kortslutning i
laddnings- eller silblocken. I motsatt fall finnes felet i
mottagarstegen.
206. Fel i lågfrekvensstegen.
Sedan mottagarens effektåtgång kontrollerats
provas lågfrekvensförstärkaren, vilket sker på så sätt att
man med tonfrekvensstiftet berör gallren på de olika
förstärkarrören. En brumton skall därvid höras i
högtalaren, och ljudet skall bli desto kraftigare ju längre
fram mot ingångskretsen man kommer.
För felsökningen kan även användas en
tongenerator eller en pick-up i förbindelse med en frekvensskiva.
Sedan felet lokaliserats till ett visst steg mätas
elektrodspänningarna, och dessutom provas röret i en
emis-sionsprovare. I motkopplade lågfrekvenssteg
kontrol
387
