Radioteknisk Handbok
leras de motstånd och block, som höra till
motkopp-lingen.
I slutsteget mätes spänningsfallet över
utgångstrans-formatorns primärlindning, vilket vid 40 mA skall
uppgå till ung. 12 volt. Är lindningen kortsluten eller
finnes över densamma ett kortslutet block, kan ingen
överföring av energi äga rum.
Har den med katodmotståndet parallellkopplade
kondensatorn förlorat sin kapacitet, så minskas
ljudstyrkan och dessutom bortfalla de låga tonerna.
207. Fel i högtalaren.
För undersökning av högtalare erfordras dels en
per-manentdynamisk provhögtalare, dels en
utgångstrans-formator för anpassning till impedanser på 500, 750,
1000, 1200, 2 500, 3 500, 4 500, 7000 och 10000 ohm.

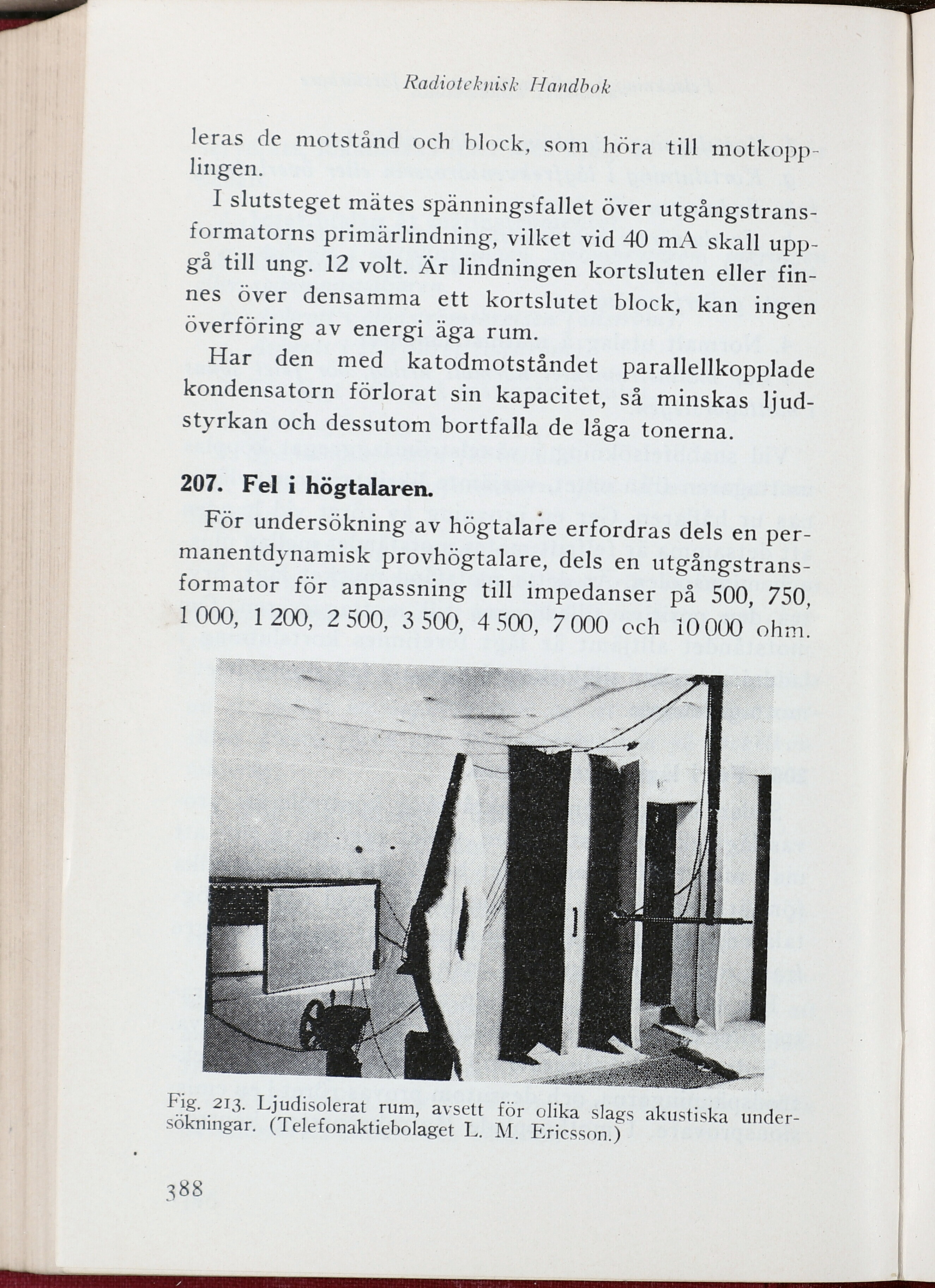

Fig. 213. Ljudisolerat rum, avsett för olika slags akustiska
undersökningar. (Telefonaktiebolaget L. M. Ericsson.)
388
