Kontaktfel i nätströmbrytaren.
Fel i den kontaktanordning, som automatiskt
bryter nätströmmen, då apparatens bakstycke avlägsnas.
Sönderbränd säkring.
Trimnings- eller justeringsfel.

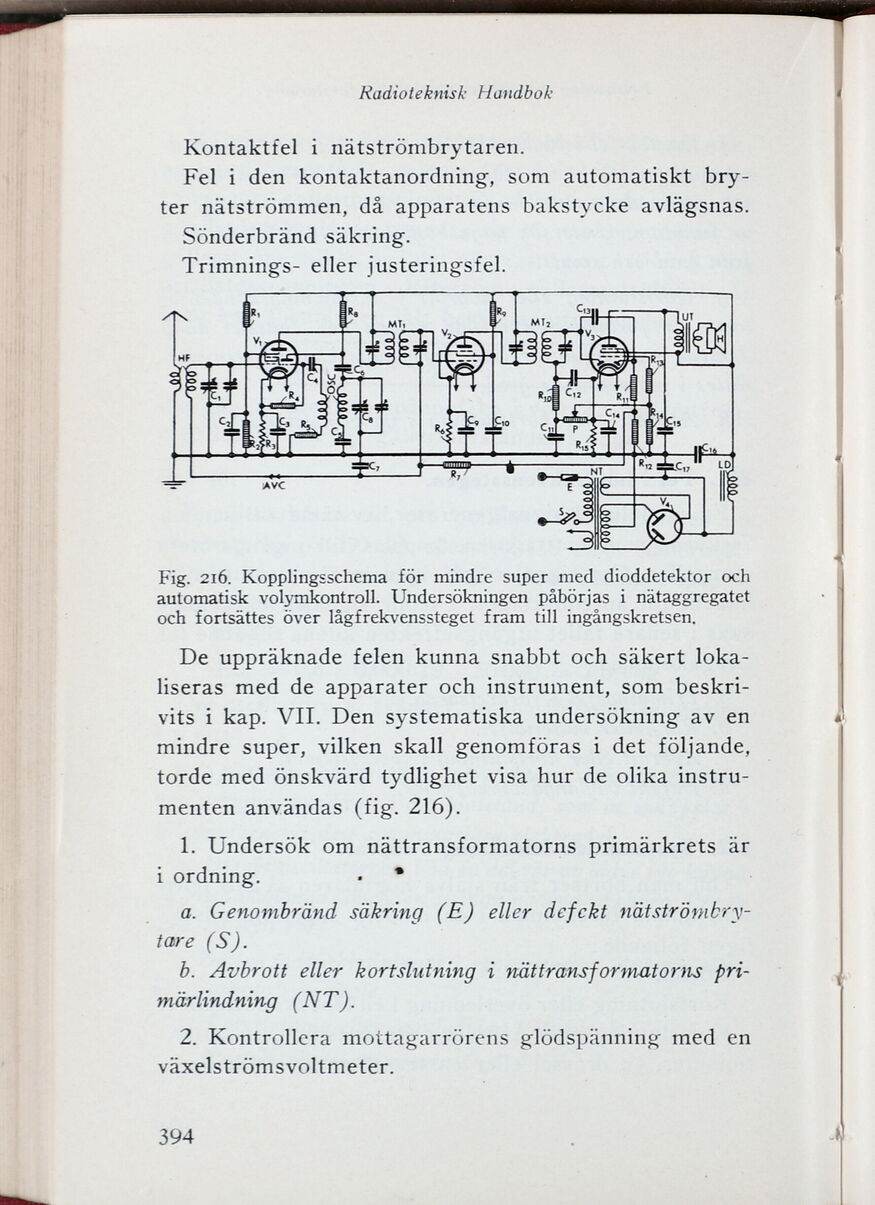

Fig. 216. Kopplingsschema för mindre super med dioddetektor och
automatisk volymkontroll. Undersökningen påbörjas i nätaggregatet
och fortsattes över lågfrekvenssteget fram till ingångskretsen.
De uppräknade felen kunna snabbt och säkert
lokaliseras med de apparater och instrument, som
beskrivits i kap. VII. Den systematiska undersökning av en
mindre super, vilken skall genomföras i det följande,
torde med önskvärd tydlighet visa hur de olika
instrumenten användas (fig. 216).
1. Undersök om nättransformatorns primär krets är
i ordning. . *
a. Genombränd säkring (E) eller defekt
nätströmbry-tare (S).
b. Avbrott eller kortslutning i nättransformatorns
pri-märlindning (NT).
2. Kontrollera mottagarrörens glödspänning med en
växelströmsvoltmeter.
