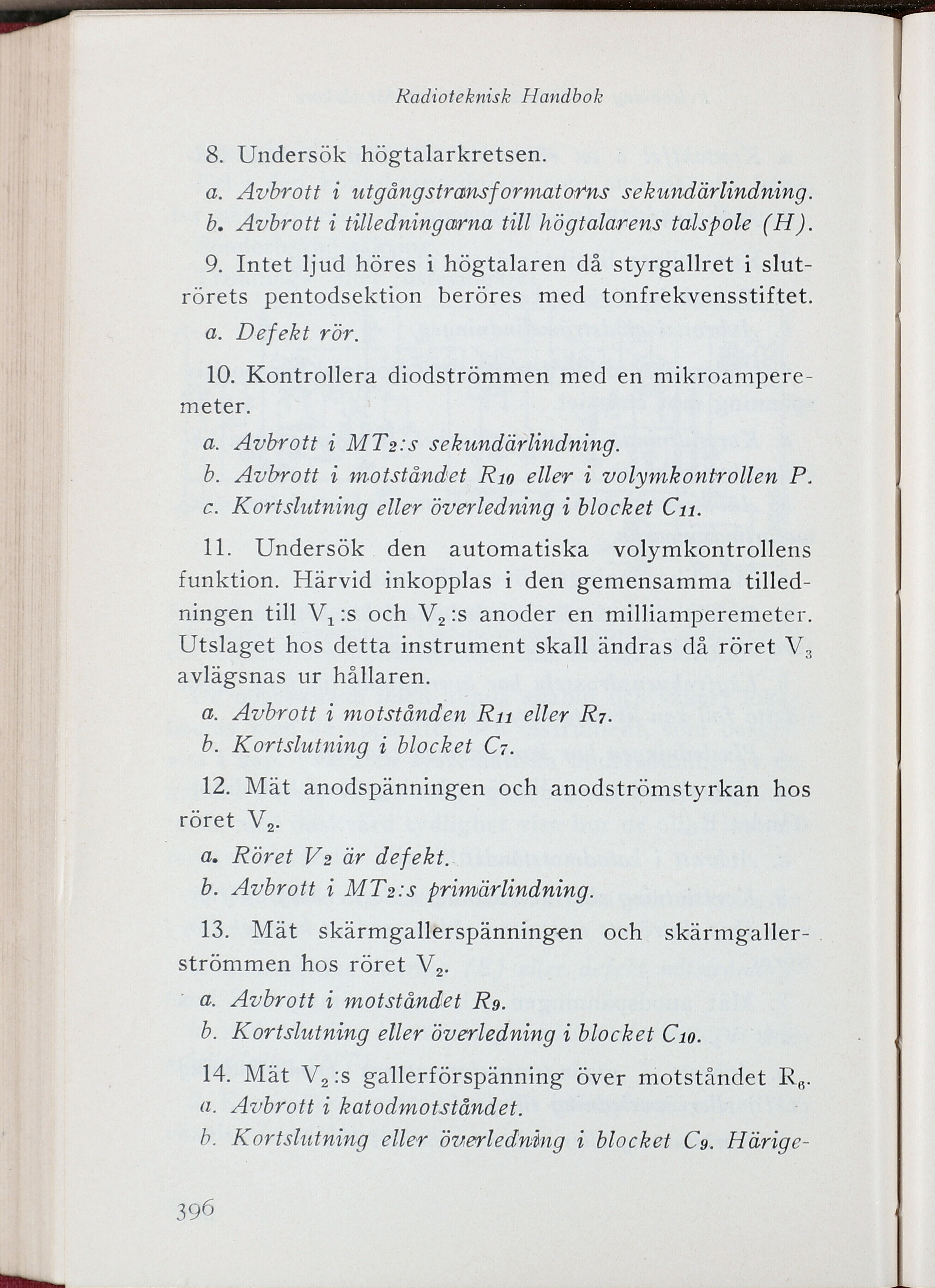

Radioteknisk Handbok
8. Undersök högtalarkretsen.
a. Avbrott i ut gång stråns formatorns sekundärlindning.
b. Avbrott i tilledningarna till högtalarens talspole (H).
9. Intet ljud höres i högtalaren då styrgallret i
slutrörets pentodsektion beröres med tonfrekvensstiftet.
a. Defekt rör.
10. Kontrollera diodströmmen med en
mikroampere-meter.
a. Avbrott i MT%:s sekundärlindning.
b. Avbrott i motståndet Rio eller i volymkontrollen P.
c. Kortslutning eller överledning i blocket Cn.
11. Undersök den automatiska volymkontrollens
funktion. Härvid inkopplas i den gemensamma
tilled-ningen till Vx :s och V2 :s anoder en milliamperemeter.
Utslaget hos detta instrument skall ändras då röret V3
avlägsnas ur hållaren.
a. Avbrott i motstånden Rn eller R7.
b. Kortslutning i blocket C7.
12. Mät anodspänningen och anodströmstyrkan hos
röret V2.
a. Röret V2 år defekt..
b. Avbrott i MT2’.s primärlindning.
13. Mät skärmgallèrspänningen och
skärmgaller-strömmen hos röret V2.
’ a. Avbrott i motståndet R9.
b. Kortslutning eller överledning i blocket C10.
14. Mät V2 :s gallerförspänning över motståndet Re.
a. Avbrott i katodmotståndet.
b. Kortslutning eller överledning i blocket C9. Hårig
e
396
