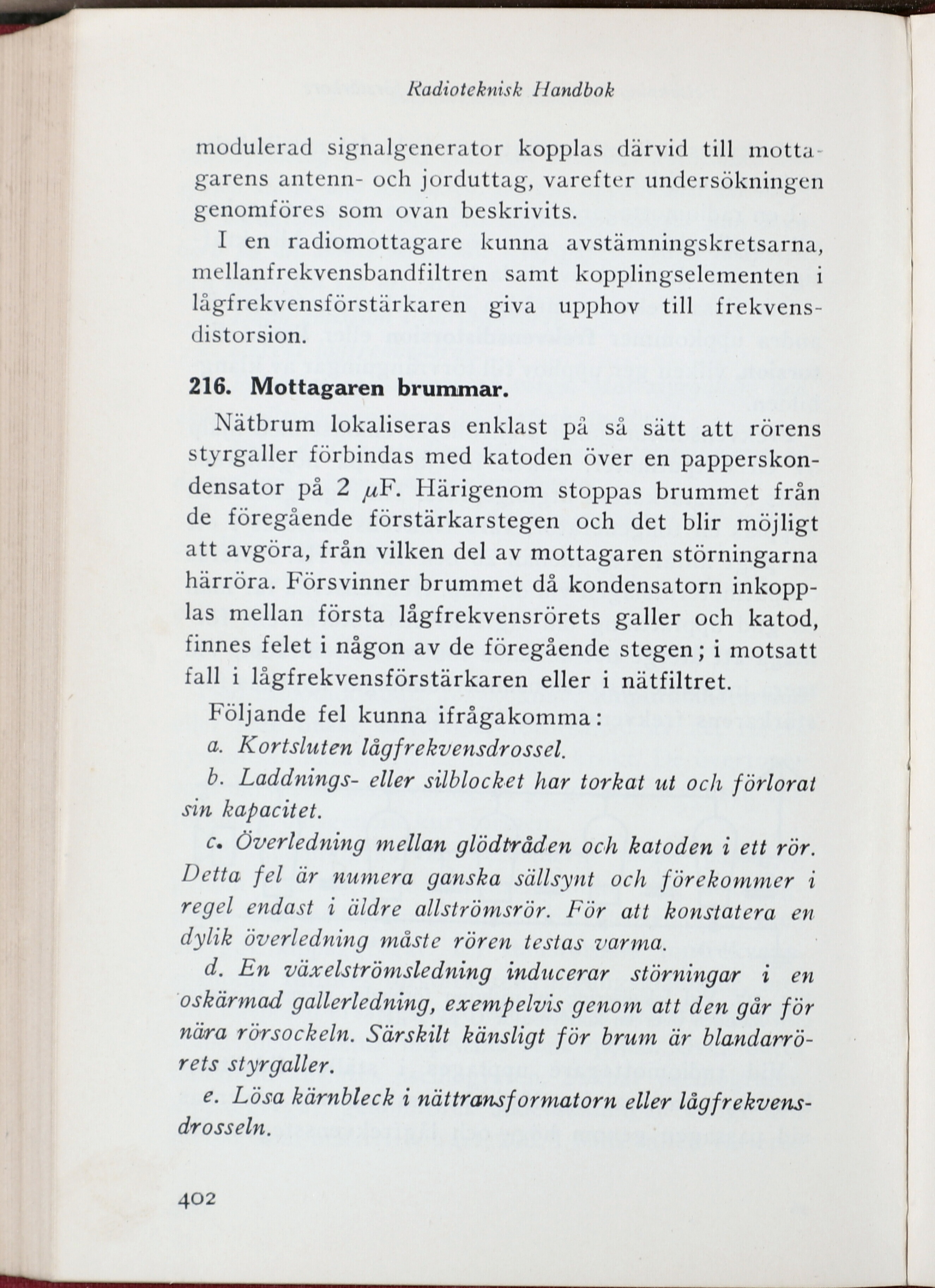

Radioteknisk Handbok
modulerad signalgenerator kopplas därvid till
mottagarens antenn- och jorduttag, varefter undersökningen
genomföres som ovan beskrivits.
I en radiomottagare kunna avstämningskretsarna,
mellanfrekvensbandfiltren samt kopplingselementen i
lågfrekvensförstärkaren giva upphov till
frekvensdistorsion.
216. Mottagaren brummar.
Nätbrum lokaliseras enklast på så sätt att rörens
styrgaller förbindas med katoden över en
papperskon-densator på 2 ^F. Härigenom stoppas brummet från
de föregående förstärkarstegen och det blir möjligt
att avgöra, från vilken del av mottagaren störningarna
härröra. Försvinner brummet då kondensatorn
inkopplas mellan första lågfrekvensrörets galler och katod,
finnes felet i någon av de föregående stegen; i motsatt
fall i lågfrekvensförstärkaren eller i nätfiltret.
Följande fel kunna ifrågakomma:
a. Kortsluten lågfrekvensdrossel.
b. Laddnings- eller silblocket har torkat ut och förlorat
sin kapacitet.
c. Överledning mellan glödtråden och katoden i ett rör.
Detta fel är numera ganska sällsynt och förekommer i
regel endast i äldre allströmsrör. För att konstatera en
dylik överledning måste rören testas varma.
d. En växelströmsledning inducerar störningar i en
’oskärmad gallerledning, exempelvis genom att den går för
nära rörsockeln. Särskilt känsligt för brum är
blandarrö-rets styrgaller.
e. Lösa kärnbleck i nättransformatorn eller
lågfrekvensdrosseln.
402
