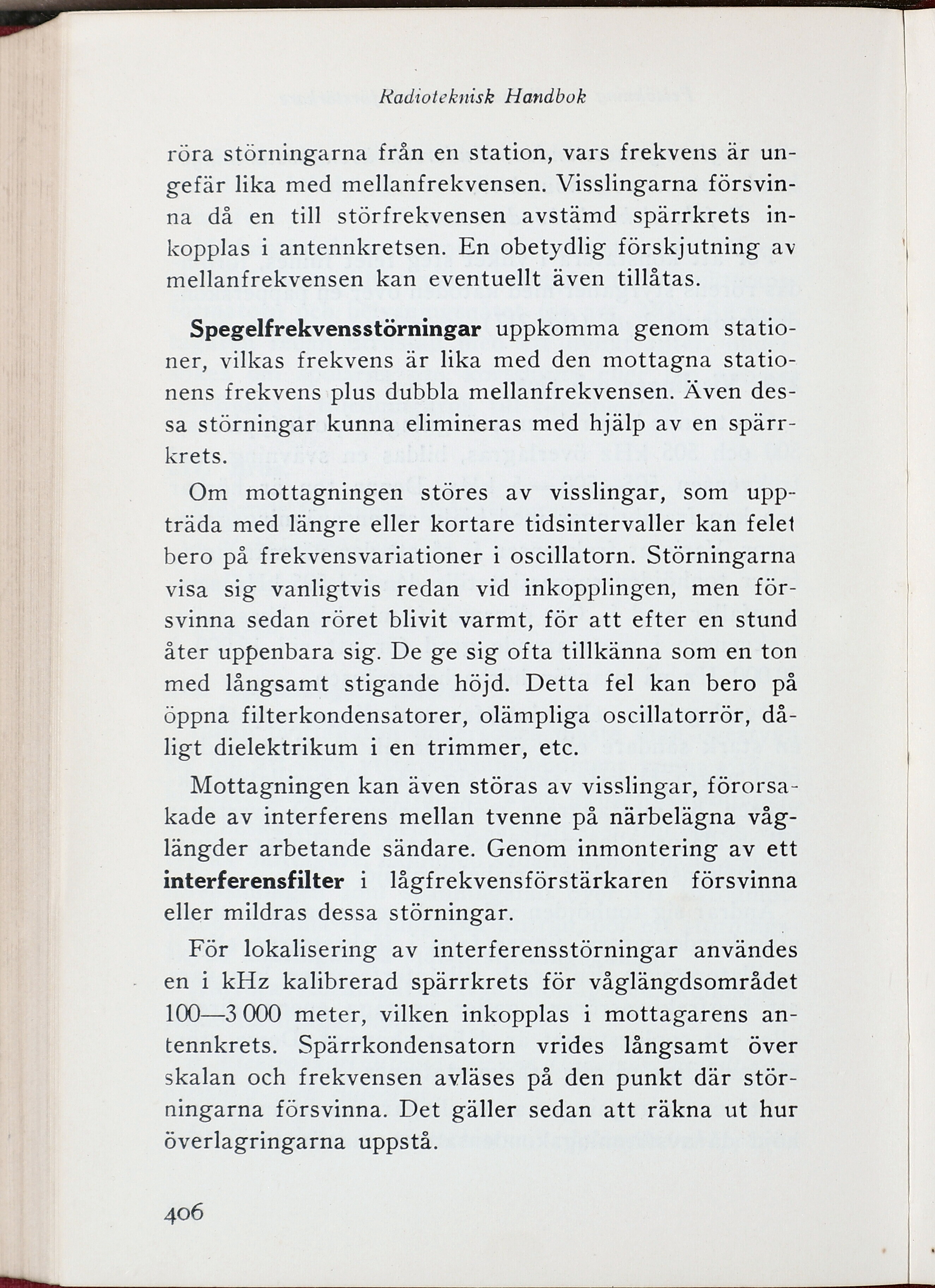

Radioteknisk Handbok
röra störningarna från en station, vars frekvens är
ungefär lika med mellanfrekvensen. Visslingarna
försvinna då en till störfrekvensen avstämd spärrkrets
inkopplas i antennkretsen. En obetydlig förskjutning av
mellanfrekvensen kan eventuellt även tillåtas.
Spegelfrekvens störningar uppkomma genom
stationer, vilkas frekvens är lika med den mottagna
stationens frekvens plus dubbla mellanfrekvensen. Även
dessa störningar kunna elimineras med hjälp av en
spärrkrets.
Om mottagningen störes av visslingar, som
uppträda med längre eller kortare tidsintervaller kan felet
bero på frekvensvariationer i oscillatorn. Störningarna
visa sig vanligtvis redan vid inkopplingen, men
försvinna sedan röret blivit varmt, för att efter en stund
åter uppenbara sig. De ge sig ofta tillkänna som en ton
med långsamt stigande höjd. Detta fel kan bero på
öppna filterkondensatorer, olämpliga oscillatorrör,
dåligt dielektrikum i en trimmer, etc.
Mottagningen kan även störas av visslingar,
förorsakade av interferens mellan tvenne på närbelägna
våglängder arbetande sändare. Genom inmontering av ett
interferensfilter i lågfrekvensförstärkaren försvinna
eller mildras dessa störningar.
För lokalisering av interferensstörningar användes
en i kHz kalibrerad spärrkrets för våglängdsområdet
100—3 000 meter, vilken inkopplas i mottagarens
antennkrets. Spärrkondensatorn vrides långsamt över
skalan och frekvensen avläses på den punkt där
störningarna försvinna. Det gäller sedan att räkna ut hur
överlagringarna uppstå.
406
