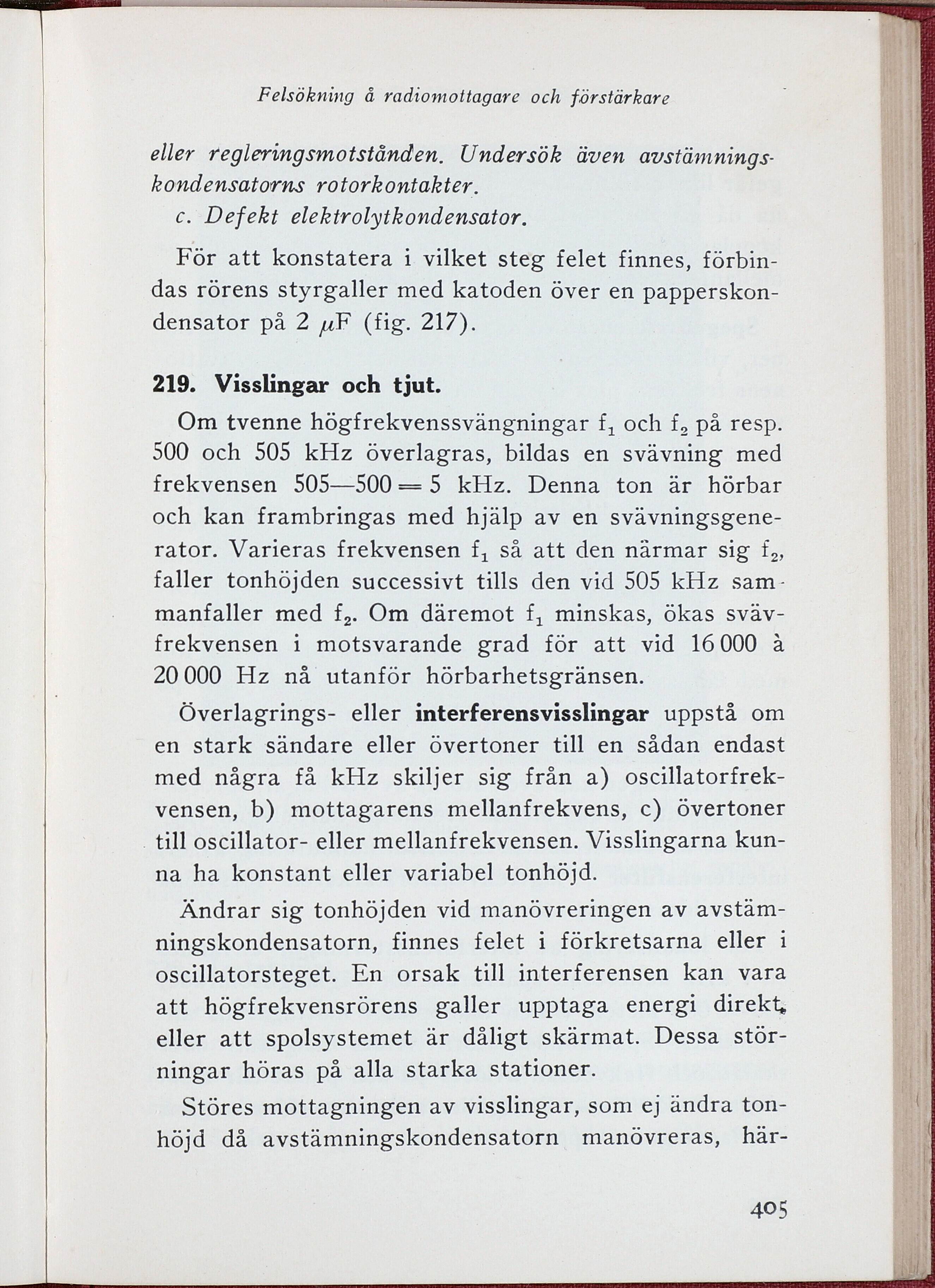

Felsökning å radiomottagare och förstärkare
eller regleringsmotstånden. Undersök även
avstämnings-kondensatorns rotorkontakter.
c. Defekt elektrolytkondensator.
För att konstatera i vilket steg felet finnes,
förbindas rörens styrgaller med katoden över en
papperskon-densator på 2 ^F (fig. 217).
219. Visslingar och tjut.
Om tvenne högfrekvenssvängningar fx och f2 på resp.
500 och 505 kHz överlagras, bildas en svävning med
frekvensen 505—500 = 5 kHz. Denna ton är hörbar
och kan frambringas med hjälp av en
svävningsgene-rator. Varieras frekvensen fx så att den närmar sig f2,
faller tonhöjden successivt tills den vid 505 kHz
sammanfaller med f2. Om däremot fx minskas, ökas
sväv-frekvensen i motsvarande grad för att vid 16000 å
20 000 Hz nå utanför hörbarhetsgränsen.
Överlagrings- eller interferensvisslingar uppstå om
en stark sändare eller övertoner till en sådan endast
med några få kHz skiljer sig från a)
oscillatorfrekvensen, b) mottagarens mellanfrekvens, c) övertoner
till oscillator- eller mellanfrekvensen. Visslingarna
kunna ha konstant eller variabel tonhöjd.
Ändrar sig tonhöjden vid manövreringen av
avstäm-ningskondensatorn, finnes felet i förkretsarna eller i
oscillatorsteget. En orsak till interferensen kan vara
att högfrekvensrörens galler upptaga energi direkt,,
eller att spolsystemet är dåligt skärmat. Dessa
störningar höras på alla starka stationer.
Stores mottagningen av visslingar, som ej ändra
tonhöjd då avstämningskondensatorn manövreras,
här
405
