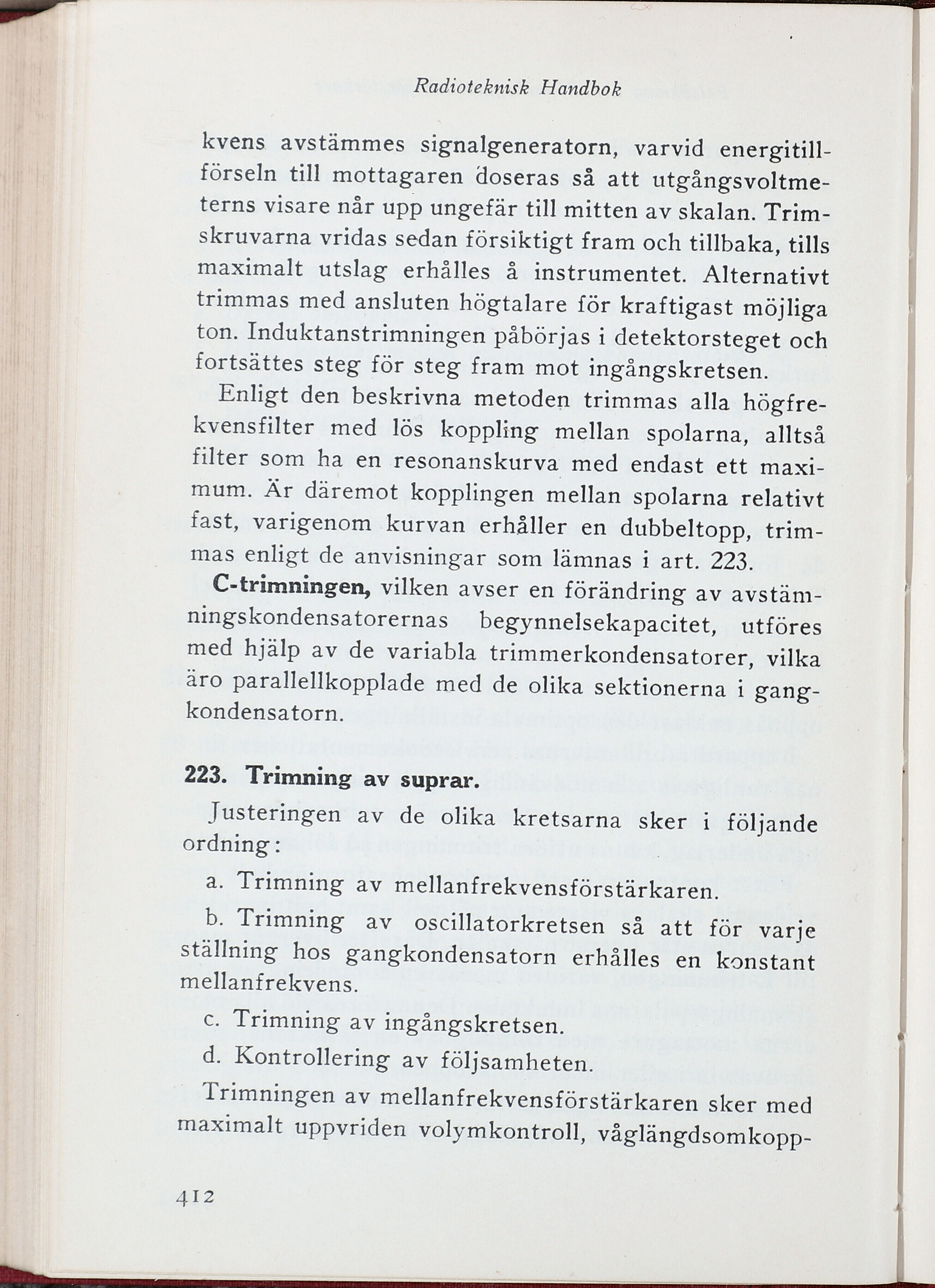

Radioteknisk Handbok
kvens avstämmes signalgeneratorn, varvid
energitillförseln till mottagaren doseras så att
utgångsvoltme-terns visare når upp ungefär till mitten av skalan.
Trimskruvarna vridas sedan försiktigt fram och tillbaka, tills
maximalt utslag erhålles å instrumentet. Alternativt
trimmas med ansluten högtalare för kraftigast möjliga
ton. Induktanstrimningen påbörjas i detektorsteget och
fortsättes steg för steg fram mot ingångskretsen.
Enligt den beskrivna metoden trimmas alla
högfre-kvensfilter med lös koppling mellan spolarna, alltså
filter som ha en resonanskurva med endast ett
maximum. Är däremot kopplingen mellan spolarna relativt
fast, varigenom kurvan erhåller en dubbeltopp,
trimmas enligt de anvisningar som lämnas i art. 223.
C-trimningen, vilken avser en förändring av
avstäm-ningskondensatorernas begynnelsekapacitet, utföres
med hjälp av de variabla trimmerkondensatorer, vilka
äro parallellkopplade med de olika sektionerna i
gang-kondensatorn.
223. Trimning av suprar.
Justeringen av de olika kretsarna sker i följande
ordning:
a. Trimning av mellanfrekvensförstärkaren.
b. Trimning av oscillatorkretsen så att för varje
ställning hos gangkondensatorn erhålles en konstant
mellanfrekvens.
c. Trimning av ingångskretsen.
d. Kontrollering av följsamheten.
Trimningen av mellanfrekvensförstärkaren sker med
maximalt uppvriden volymkontroll, våglängdsomkopp-
412
