Felsökning å radiomottagare och förstärkare
laren ställd på mellanvågsområdet samt
gangkonden-satorn helt ur vriden. Selektivitets välj aren injus teras på
smalaste bandbredd, och utgångsvoltmetern kopplas till
slutsteget, såsom beskrivits i art. 194. Därefter lösgöres
tilledningen till blandarrörets styrgaller och
signalgeneratorns utgångskabel förbindes med gallerkontakten
över en kondensator på 0,2 yuF. För att undvika en
uppladdning av gallret bör gallerkontakten dessutom
anslutas till chassiet över ett motstånd på 100 000 ohm.
Signalgeneratorn skall under trimningen vara inställd
på den föreskrivna mellanfrekvensen, vilken man
således måste känna. För att bandfilterkurvorna skola
bli symmetriska användes vid trimningen en dämpsats,
bestående av en kondensator C på 50 000 pF,
seriekopp-lad med ett motstånd R på 10 000—20000 ohm (fig.
220 B). Härigenom minskas emellertid mottagarens
känslighet, varför signalstyrkan måste ökas i
motsvarande grad.

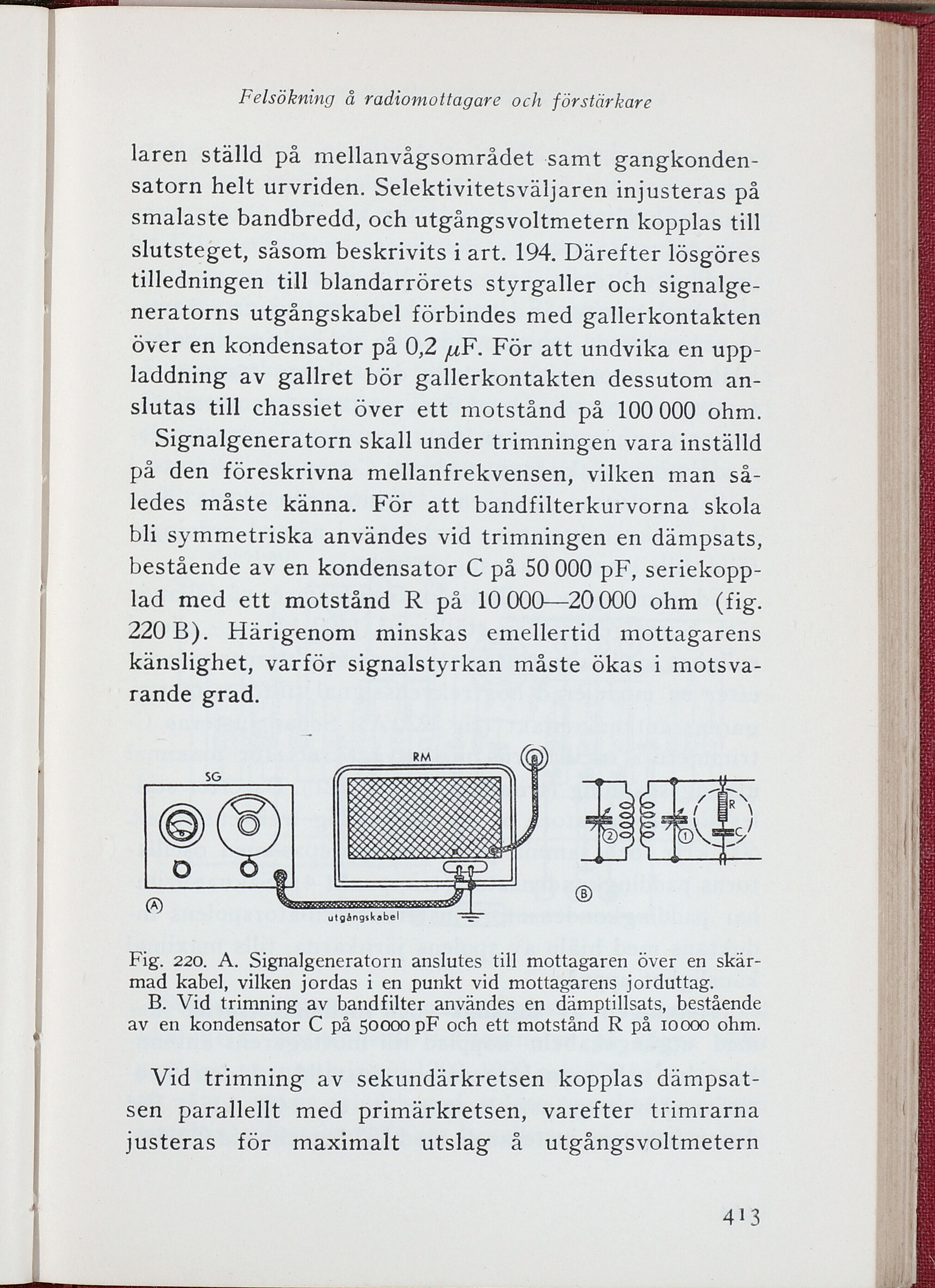

Fig. 220. A. Signalgeneratorn anslutes till mottagaren över en
skärmad kabel, vilken jordas i en punkt vid mottagarens jorduttag.
B. Vid trimning av bandfilter användes en dämptillsats, bestående
av en kondensator C på 50000 pF och ett motstånd R på 10000 ohm.
Vid trimning av sekundärkretsen kopplas
dämpsat-sen parallellt med primärkretsen, varefter trimrarna
justeras för maximalt utslag å utgångsvoltmetern
413
