Felsökning å radiomottagare och förstärkare
rarna. Sedan oscillatorns paddingkondensator resp,
järnkärna justerats ännu en gång vid den undre
gränsfrekvensen, 600 kHz (trimpunkt 4), kontrolleras med
hjälp av våglängdstabellen att visaren står rätt på
in-ställningsskalan. Skulle så ej vara fallet måste den
lösgöras och justeras in för hand. Förefinnes betydande
avvikelser även vid 1400 kHz, vrides mottagarens
av-stämningskondensator tills visaren kommer på denna
frekvens, varefter oscillatorns C-trimmer (trimpunkt
3) justeras för maximal utgångsspänning. Justeras
samtidigt C-trimmern i ingångssteget (trimpunkt 5),
er-hålles optimal känslighet.

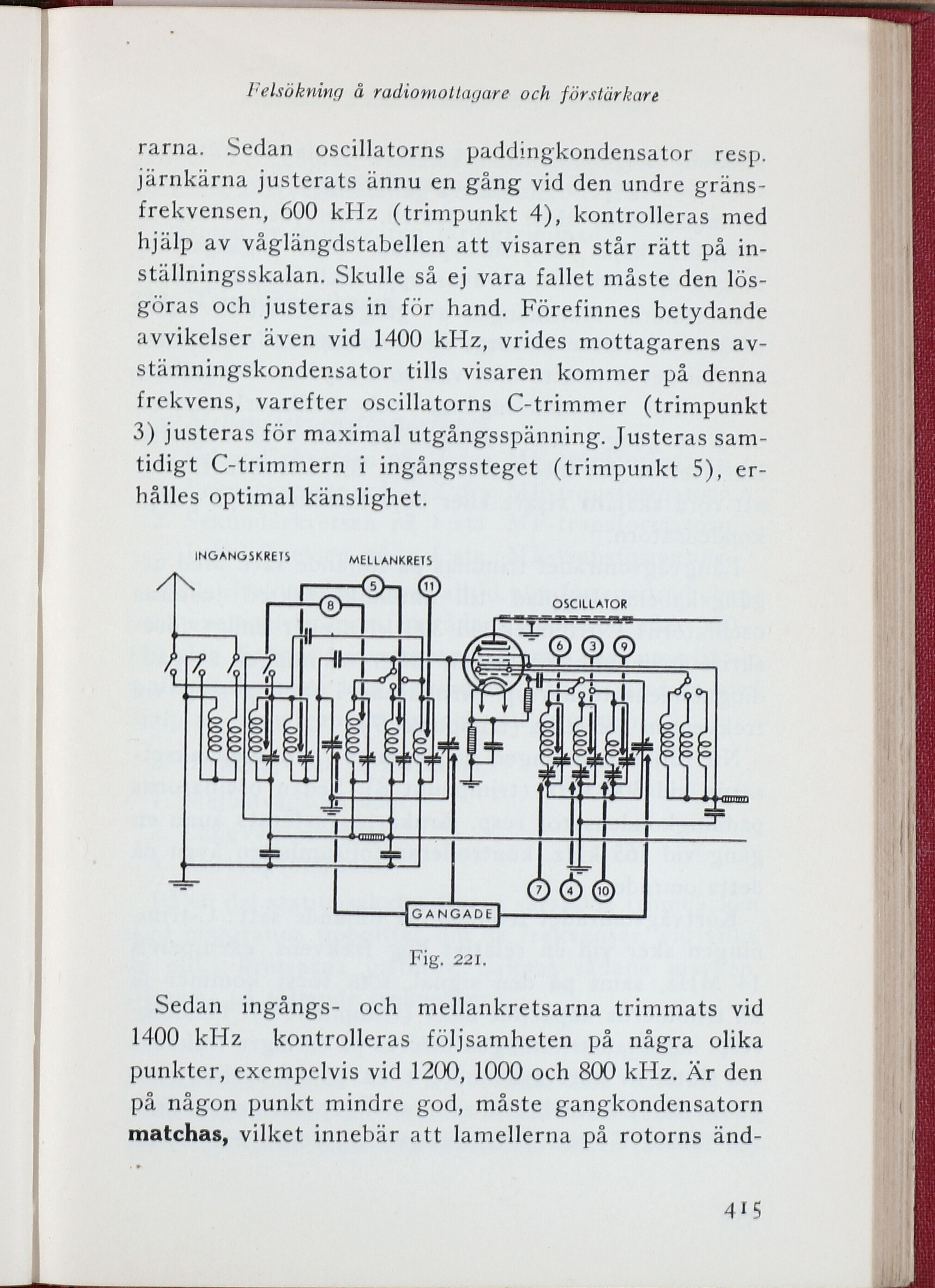

Fig. 221.
