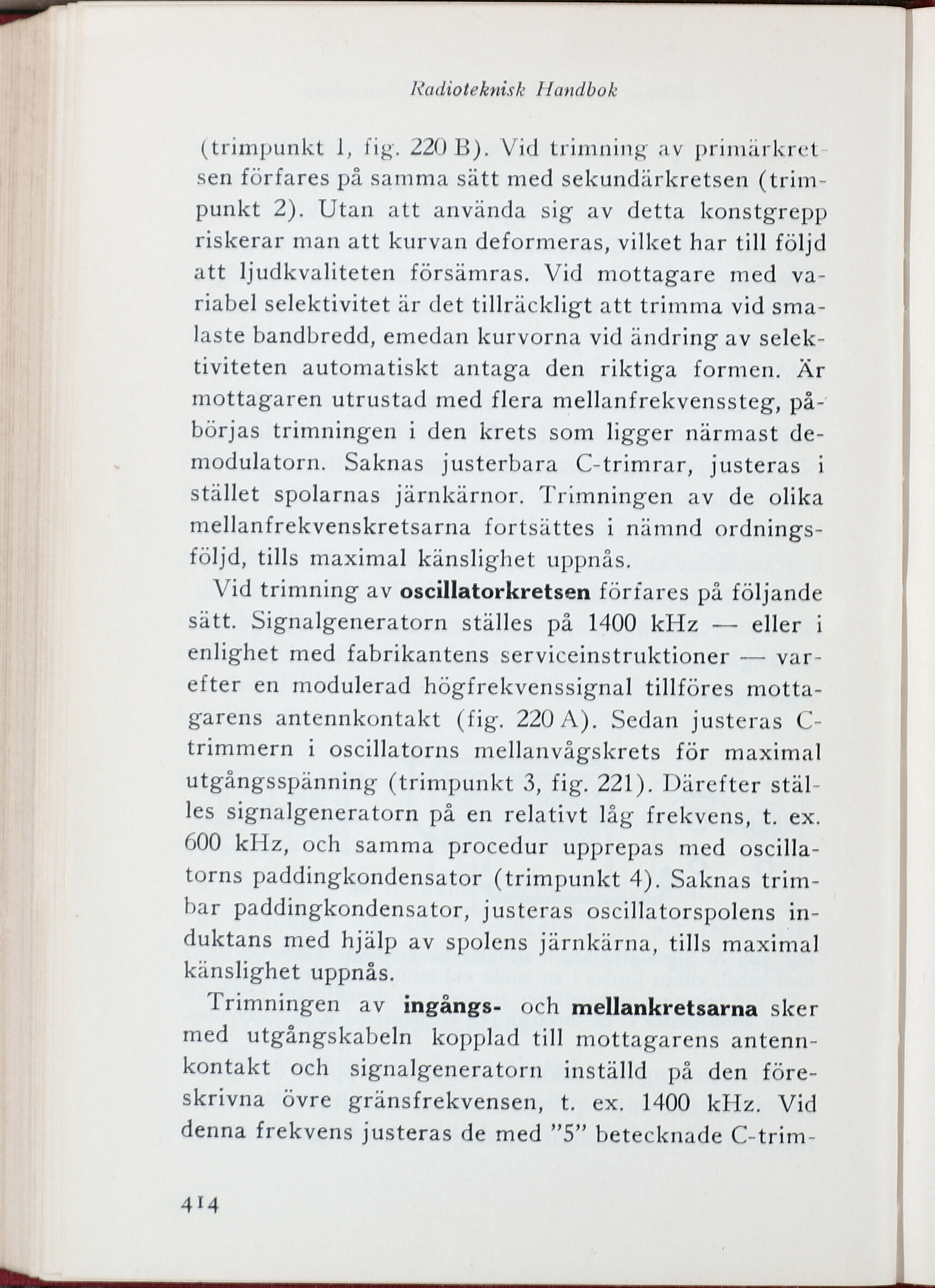

Radioteknisk Handbok
(trimpunkt 1, fig. 220 B). Vid trimning av
primärkretsen förfares på samma sätt med sekundärkretsen
(trimpunkt 2). Utan att använda sig av detta konstgrepp
riskerar man att kurvan deformeras, vilket har till följd
att ljudkvaliteten försämras. Vid mottagare med
variabel selektivitet är det tillräckligt att trimma vid
smalaste bandbredd, emedan kurvorna vid ändring av
selektiviteten automatiskt antaga den riktiga formen. Är
mottagaren utrustad med flera mellanfrekvenssteg,
påbörjas trimningen i den krets som ligger närmast
de-modulatorn. Saknas justerbara C-trimrar, justeras i
stället spolarnas järnkärnor. Trimningen av de olika
mellanfrekvenskretsarna fortsättes i nämnd
ordningsföljd, tills maximal känslighet uppnås.
Vid trimning av oscillatorkretsen förfares på följande
sätt. Signalgeneratorn ställes på 1400 kHz — eller i
enlighet med fabrikantens serviceinstruktioner —
varefter en modulerad högfrekvenssignal tillföres
mottagarens antennkontakt (fig. 220 A). Sedan justeras
C-trimmern i oscillatorns mellanvågskrets för maximal
utgångsspänning (trimpunkt 3, fig. 221). Därefter
ställes signalgeneratorn på en relativt låg frekvens, t. ex.
600 kHz, och samma procedur upprepas med
oscillatorns paddingkondensator (trimpunkt 4). Saknas
trim-bar paddingkondensator, justeras oscillatorspolens
in-duktans med hjälp av spolens järnkärna, tills maximal
känslighet uppnås.
Trimningen av ingångs- och mellankretsarna sker
med utgångskabeln kopplad till mottagarens
antennkontakt och signalgeneratorn inställd på den
föreskrivna övre gränsfrekvensen, t. ex. 1400 kHz. Vid
denna frekvens justeras de med ”5” betecknade C-trim-
414
