Felsökning å radiomottagare och förstärkare
anslutas till sista mellanfrekvenstransformatorn,
varigenom erhålles èn dubbel resonanskurva (se fig. 165 A).

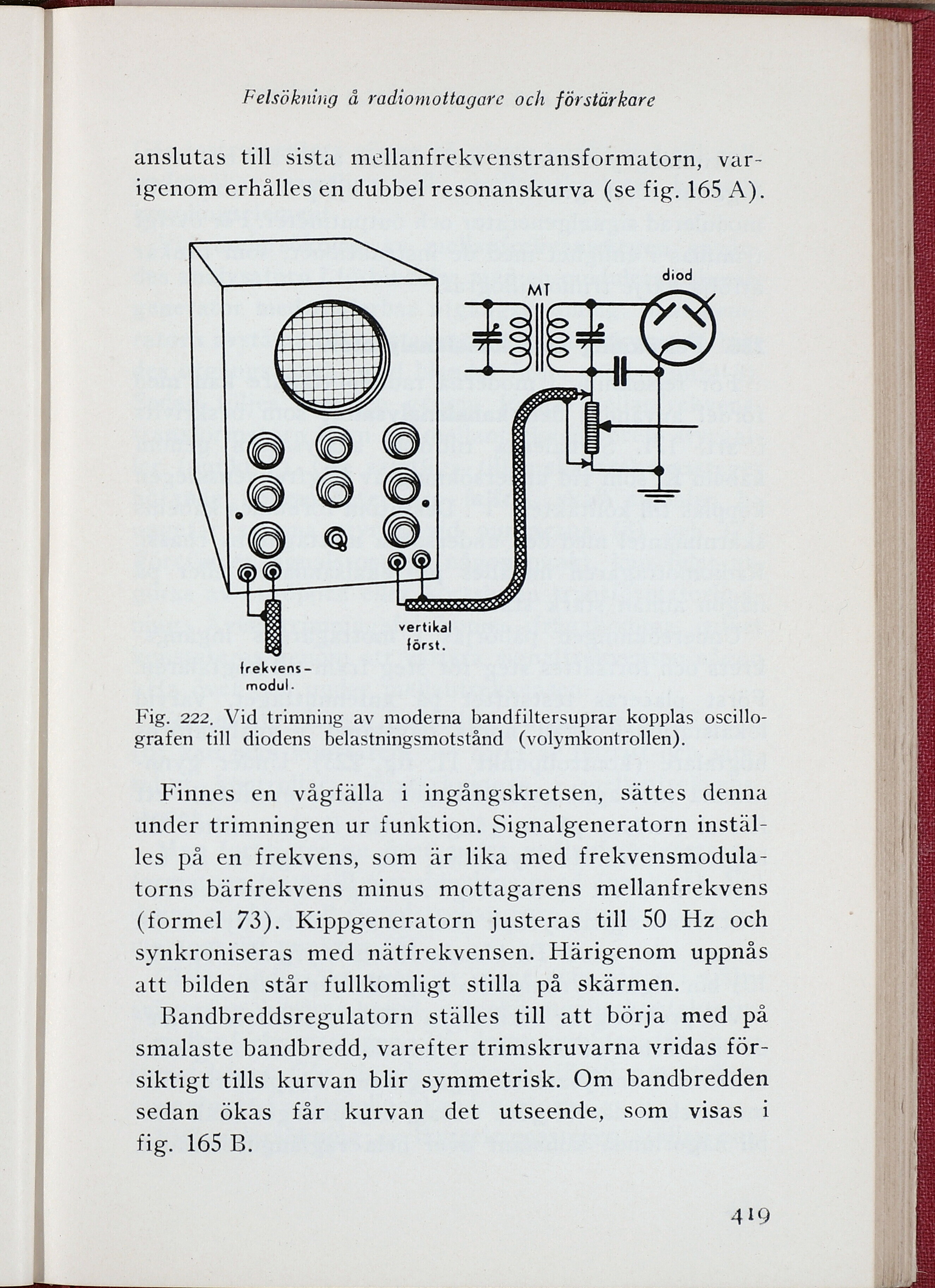

Fig. 222. Vid trimning av moderna bandfiltersuprar kopplas
oscillo-grafen till diodens belastningsmotstånd (volymkontrollen).
Finnes en vågfälla i ingångskretsen, sättes denna
under trimningen ur funktion. Signalgeneratorn
instäl-les på en frekvens, som är lika med
frekvensmodula-torns bärfrekvens minus mottagarens mellanfrekvens
(formel 73). Kippgeneratorn justeras till 50 Hz och
synkroniseras med nätfrekvensen. Härigenom uppnås
att bilden står fullkomligt stilla på skärmen.
Bandbreddsregulatorn ställes till att börja med på
smalaste bandbredd, varefter trimskruvarna vridas
försiktigt tills kurvan blir symmetrisk. Om bandbredden
sedan ökas får kurvan det utseende, som visas i
fig. 165 B.
419
