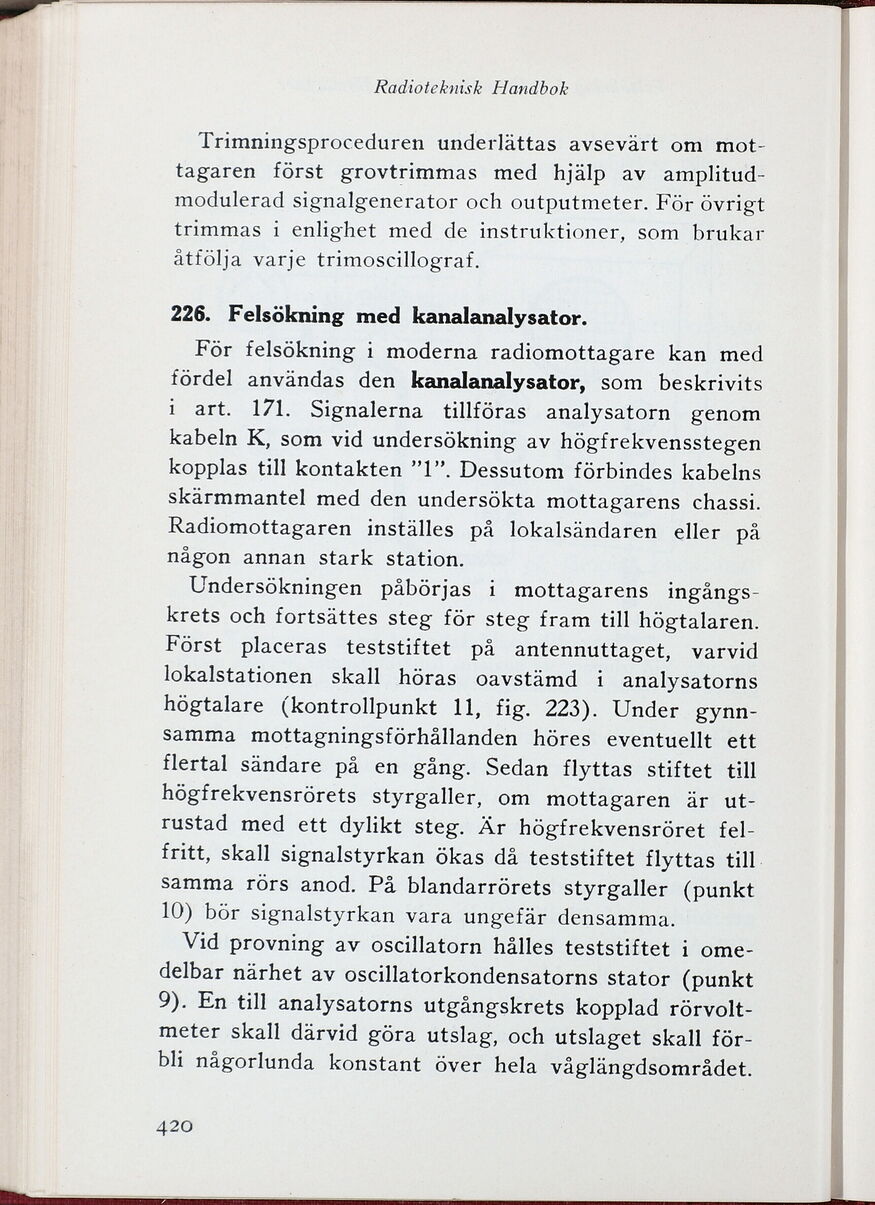

Radioteknisk Handbok
Trimningsproceduren underlättas avsevärt om
mottagaren först grovtrimmas med hjälp av
amplitud-modulerad signalgenerator och outputmeter. För övrigt
trimmas i enlighet med de instruktioner, som brukar
åtfölja varje trimoscillograf.
226. Felsökning med kanalanalysator.
För felsökning i moderna radiomottagare kan med
fördel användas den kanalanalysator, som beskrivits
i art. 171. Signalerna tillföras analysatorn genom
kabeln K, som vid undersökning av högfrekvensstegen
kopplas till kontakten ”1”. Dessutom förbindes kabelns
skärmmantel med den undersökta mottagarens chassi.
Radiomottagaren inställes på lokalsändaren eller på
någon annan stark station.
Undersökningen påbörjas i mottagarens
ingångs-krets och fortsättes steg för steg fram till högtalaren.
Först placeras teststiftet på antennuttaget, varvid
lokalstationen skall höras oavstämd i analysatorns
högtalare (kontrollpunkt 11, fig. 223). Under
gynnsamma mottagningsförhållanden höres eventuellt ett
flertal sändare på en gång. Sedan flyttas stiftet till
högfrekvensrörets styrgaller, om mottagaren är
utrustad med ett dylikt steg. Är högfrekvensröret
felfritt, skall signalstyrkan ökas då teststiftet flyttas till
samma rörs anod. På blandarrörets styrgaller (punkt
10) bör signalstyrkan vara ungefär densamma.
Vid provning av oscillatorn hålles teststiftet i
omedelbar närhet av oscillatorkondensatorns stator (punkt
9). En till analysatorns utgångskrets kopplad
rörvolt-meter skall därvid göra utslag, och utslaget skall
förbli någorlunda konstant över hela våglängdsområdet.
420
