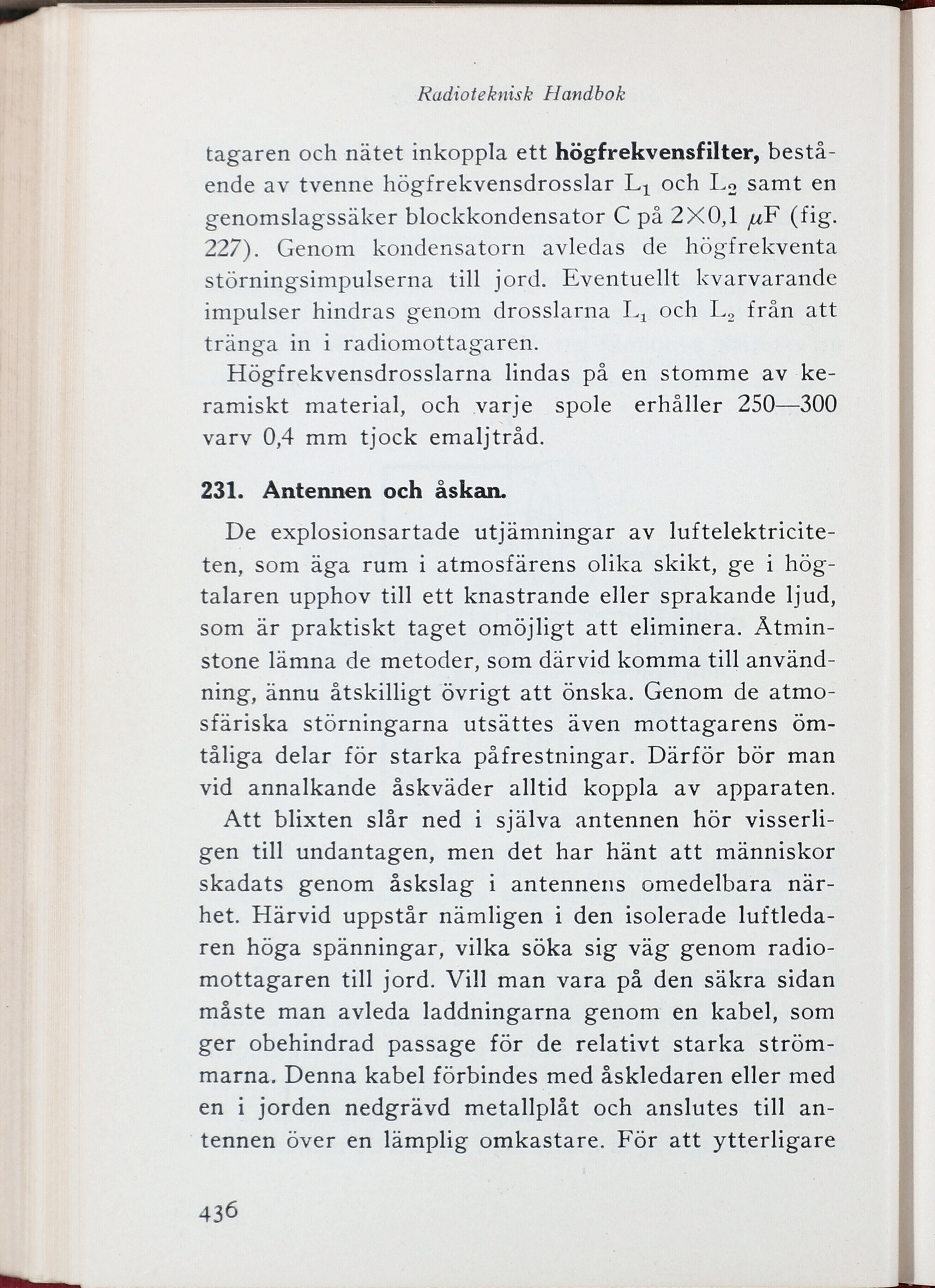

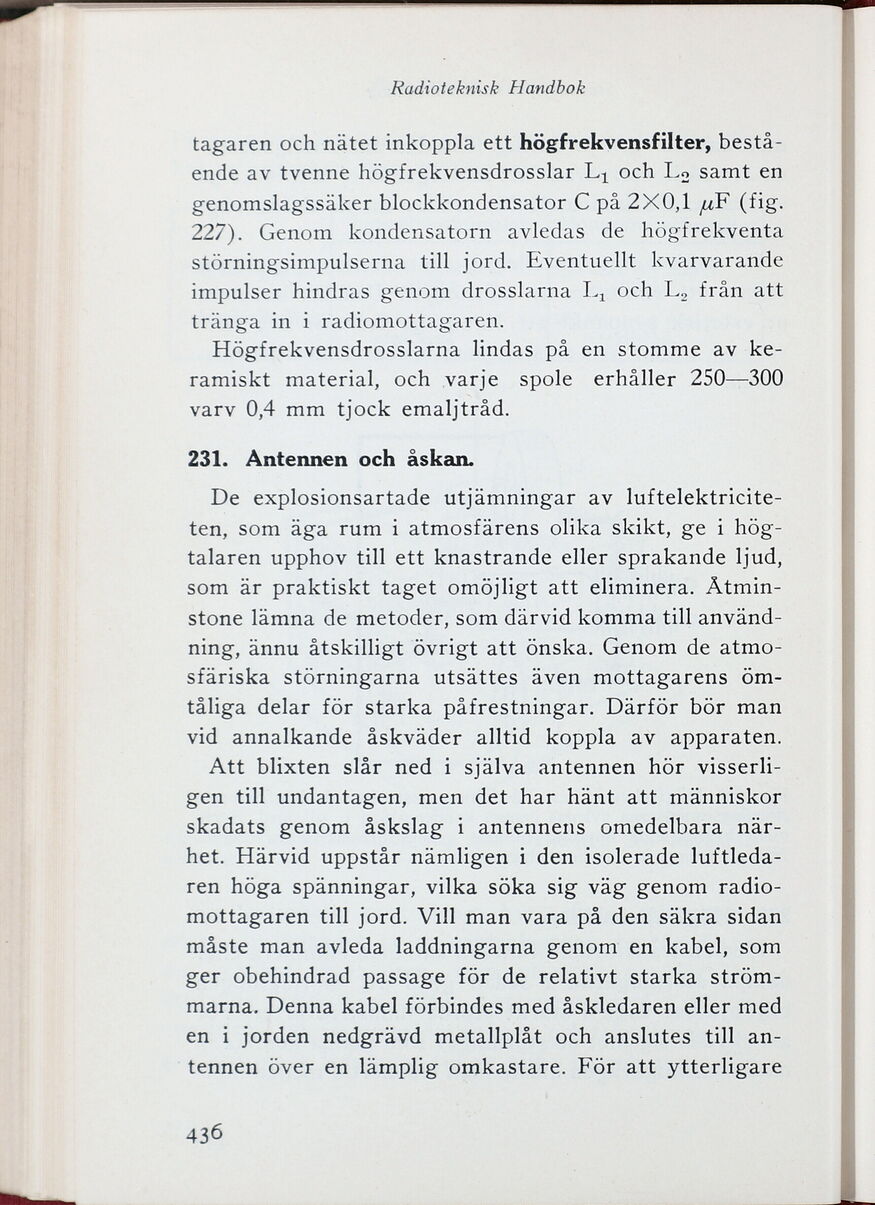

Radioteknisk Handbok
tagaren och nätet inkoppla ett högfrekvensfilter,
bestående av tvenne högfrekvensdrosslar Lx och L2 samt en
genomslagssäker blockkondensator C på 2X0,1 //F (fig.
227). Genom kondensatorn avledas de högfrekventa
störningsimpulserna till jord. Eventuellt kvarvarande
impulser hindras genom drosslarna La och L2 från att
tränga in i radiomottagaren.
Högfrekvensdrosslarna lindas på en stomme av
ke-ramiskt material, och varje spole erhåller 250—300
varv 0,4 mm tjock emalj tråd.
231. Antennen och åskan.
De explosionsartade utjämningar av
luftelektriciteten, som äga rum i atmosfärens olika skikt, ge i
högtalaren upphov till ett knastrande eller sprakande ljud,
som är praktiskt taget omöjligt att eliminera.
Åtminstone lämna de metoder, som därvid komma till
användning, ännu åtskilligt övrigt att önska. Genom de
atmo-sfäriska störningarna utsättes även mottagarens
ömtåliga delar för starka påfrestningar. Därför bör man
vid annalkande åskväder alltid koppla av apparaten.
Att blixten slår ned i själva antennen hör
visserligen till undantagen, men det har hänt att människor
skadats genom åskslag i antennens omedelbara
närhet. Härvid uppstår nämligen i den isolerade
luftledaren höga spänningar, vilka söka sig väg genom
radiomottagaren till jord. Vill man vara på den säkra sidan
måste man avleda laddningarna genom en kabel, som
ger obehindrad passage för de relativt starka
strömmarna. Denna kabel förbindes med åskledaren eller med
en i jorden nedgrävd metallplåt och anslutes till
antennen över en lämplig omkastare. För att ytterligare
436
