Störningsfri radiomottagning
skydda sig mot blixtens förödande verkningar kan man
förse antennomkastaren med en grovsäkring,
bestående av tvenne mot varandra vända kammar F och
eventuellt även med en finsäkring i form av ett
ädelgas-fyllt glimrör G (fig. 228 B).

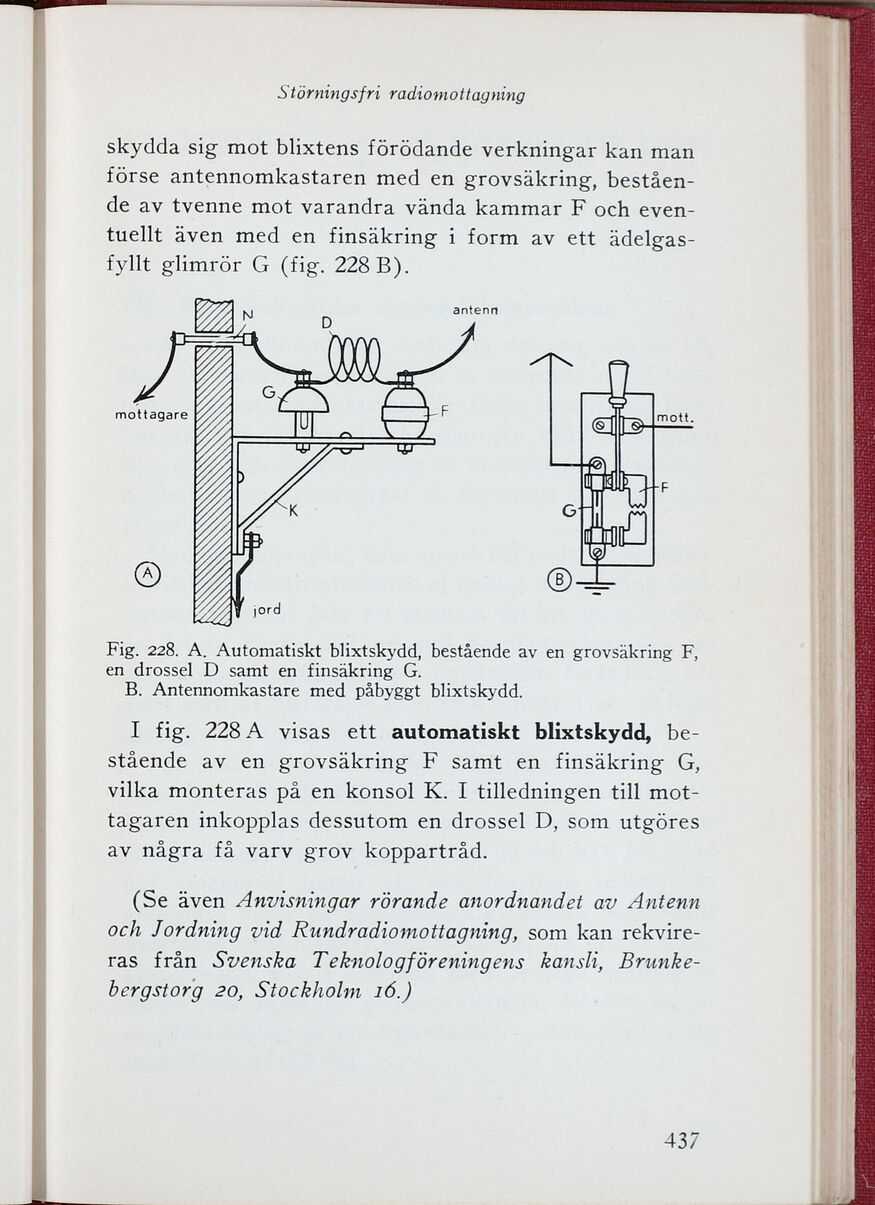

Fig. 228. A. Automatiskt blixtskydd, bestående av en grovsäkring F,
en drossel D samt en finsäkring G.
B. Antennomkastare med påbyggt blixtskydd.
I fig. 228 A visas ett automatiskt blixtskydd,
bestående av en grovsäkring F samt en finsäkring G,
vilka monteras på en konsol K. I tilledningen till
mottagaren inkopplas dessutom en drossel D, som utgöres
av några få varv grov koppartråd.
(Se även Anvisningar rörande anordnandet av Antenn
och Jordning vid Rundradiomottagning, som kan
rekvireras från Svenska Teknologföreningens kansli,
Brunke-bergstorg 20, Stockholm 16.)
437
