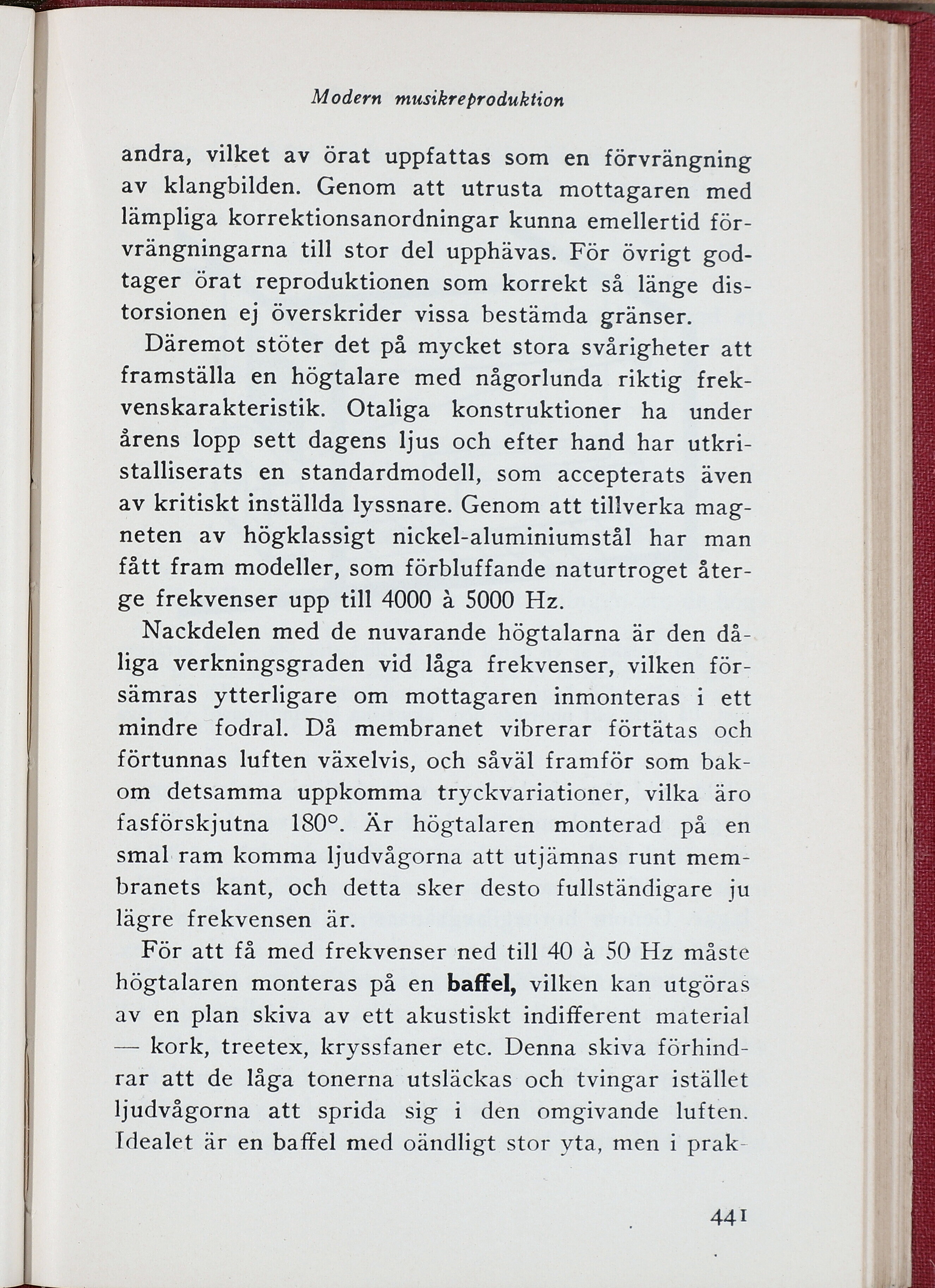

Modern musikreproduktion
andra, vilket av örat uppfattas som en förvrängning
av klangbilden. Genom att utrusta mottagaren med
lämpliga korrektionsanordningar kunna emellertid
förvrängningarna till stor del upphävas. För övrigt
godtager örat reproduktionen som korrekt så länge
distorsionen ej överskrider vissa bestämda gränser.
Däremot stöter det på mycket stora svårigheter att
framställa en högtalare med någorlunda riktig
frekvenskarakteristik. Otaliga konstruktioner ha under
årens lopp sett dagens ljus och efter hand har
utkristalliserats en standardmodell, som accepterats även
av kritiskt inställda lyssnare. Genom att tillverka
mag-neten av högklassigt nickel-aluminiumstål har man
fått fram modeller, som förbluffande naturtroget
återge frekvenser upp till 4000 å 5000 Hz.
Nackdelen med de nuvarande högtalarna är den
dåliga verkningsgraden vid låga frekvenser, vilken
försämras ytterligare om mottagaren inmonteras i ett
mindre fodral. Då membranet vibrerar förtätas och
förtunnas luften växelvis, och såväl framför som
bakom detsamma uppkomma tryckvariationer, vilka äro
fasförskjutna 180°. Är högtalaren monterad på en
smal ram komma ljudvågorna att utjämnas runt
membranets kant, och detta sker desto fullständigare ju
lägre frekvensen är.
För att få med frekvenser ned till 40 å 50 Hz måste
högtalaren monteras på en baffel, vilken kan utgöras
av en plan skiva av ett akustiskt indifferent material
— kork, treetex, kryssfaner etc. Denna skiva
förhindrar att de låga tonerna utsläckas och tvingar istället
ljudvågorna att sprida sig i den omgivande luften.
Idealet är en baffel med oändligt stor yta, men i
prak
