Radioteknisk Handbok
resulterat i att de ultrakorta vågorna fått vidsträckt
användning inom den medicinska terapien. Som
läkande faktor utnyttjas den värme, som alstras i fältet
mellan tvenne kondensatorplattor.

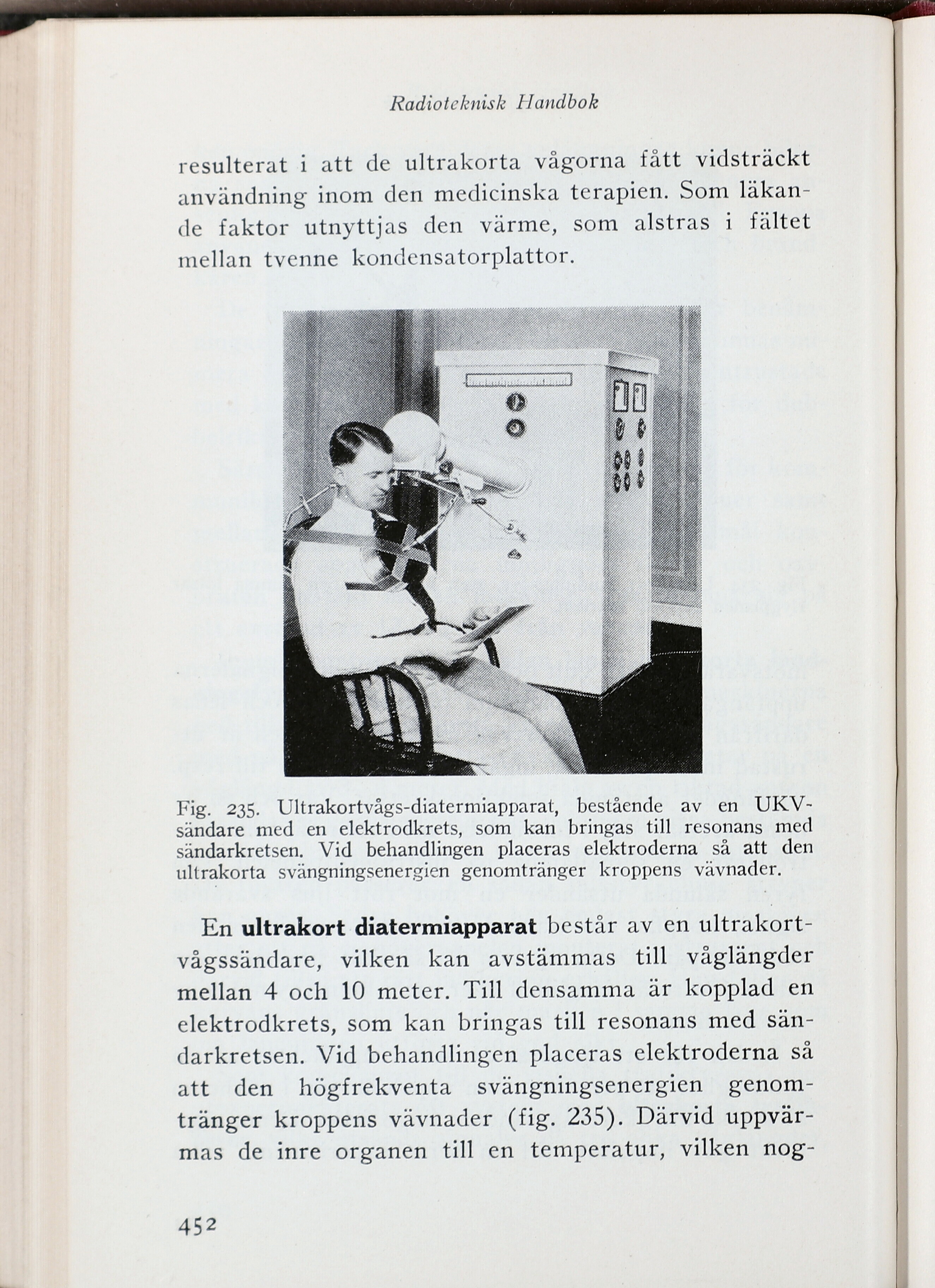

Fig. 235. Ultrakortvågs-diatermiapparat, bestående av en
UKV-sändare med en elektrodkrets, som kan bringas till resonans med
sändarkretsen. Vid behandlingen placeras elektroderna så att den
ultrakorta svängningsenergien genomtränger kroppens vävnader.
En ultrakort diatermiapparat består av en
ultrakort-vågssändare, vilken kan avstämmas till våglängder
mellan 4 och 10 meter. Till densamma är kopplad en
elektrodkrets, som kan bringas till resonans med
sändarkretsen. Vid behandlingen placeras elektroderna så
att den högfrekventa svängningsenergien
genomtränger kroppens vävnader (fig. 235). Därvid
uppvärmas de inre organen till en temperatur, vilken
nog
452
