Radioteknisk Handbok
stämmes av kretsens induktans och kapacitet, vilken
beror av hålrummets geometriska dimensioner.
Ett flertal delvis mycket svårtillgängliga
avhandlingar över magnetronens verkningssätt ha publicerats
i fackpressen, men hittills föreligga inga fullständiga
analyser av svängningsalstringen. Härpå skall ej heller
ingås närmare i detta sammanhang.
Då energien pendlar mellan kretselementen
uppladdas slitsväggarna (= kondensatorbeläggen) i olika
riktningar, varigenom de intill varandra liggande
anod-segmenten få motsatt polaritet. Genom att förbinda
segmenten i enlighet med fig. 247 uppnås en utom-

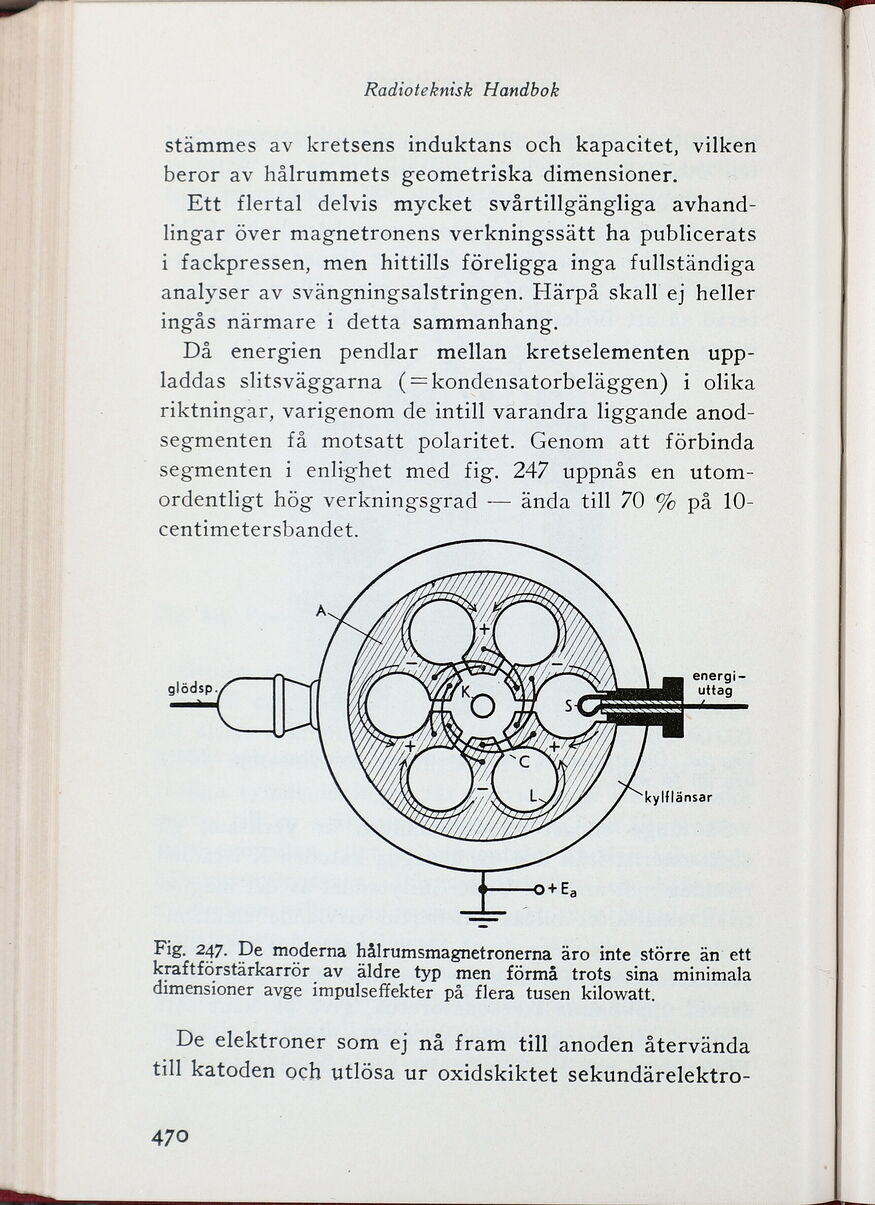

Fig. 247. De moderna hålrumsmagnetronema äro inte större än ett
kraftförstärkarrör av äldre typ men förmå trots sina minimala
dimensioner avge impulseffekter på flera tusen kilowatt.
De elektroner som ej nå fram till anoden återvända
till katoden och utlösa ur oxidskiktet
sekundärelektro
470
