U Itrahögfrekvensteknik
ner, vilka i vanlig ordning påverkas av det
kombinerade elektriska och magnetiska fältet. I en del
magne-troner blir sekundäremissionen så stark att
glödströmmen kan urkopplas, sedan röret uppvärmts till
”drifts-temperatur”.
Medelst en utväxlingsmekanism, som förskjuter en
vid anodblockets gavel monterad ring, kan kapaciteten
och därmed även frekvensen varieras.
237. Vågledare och antenner för centimetervågor.
Rundradiovågornas utbredning runt jordklotet
möj-liggöres som bekant därigenom, att vågorna upprepade
gånger reflekteras mot jordytan och jonosfärens ledan-

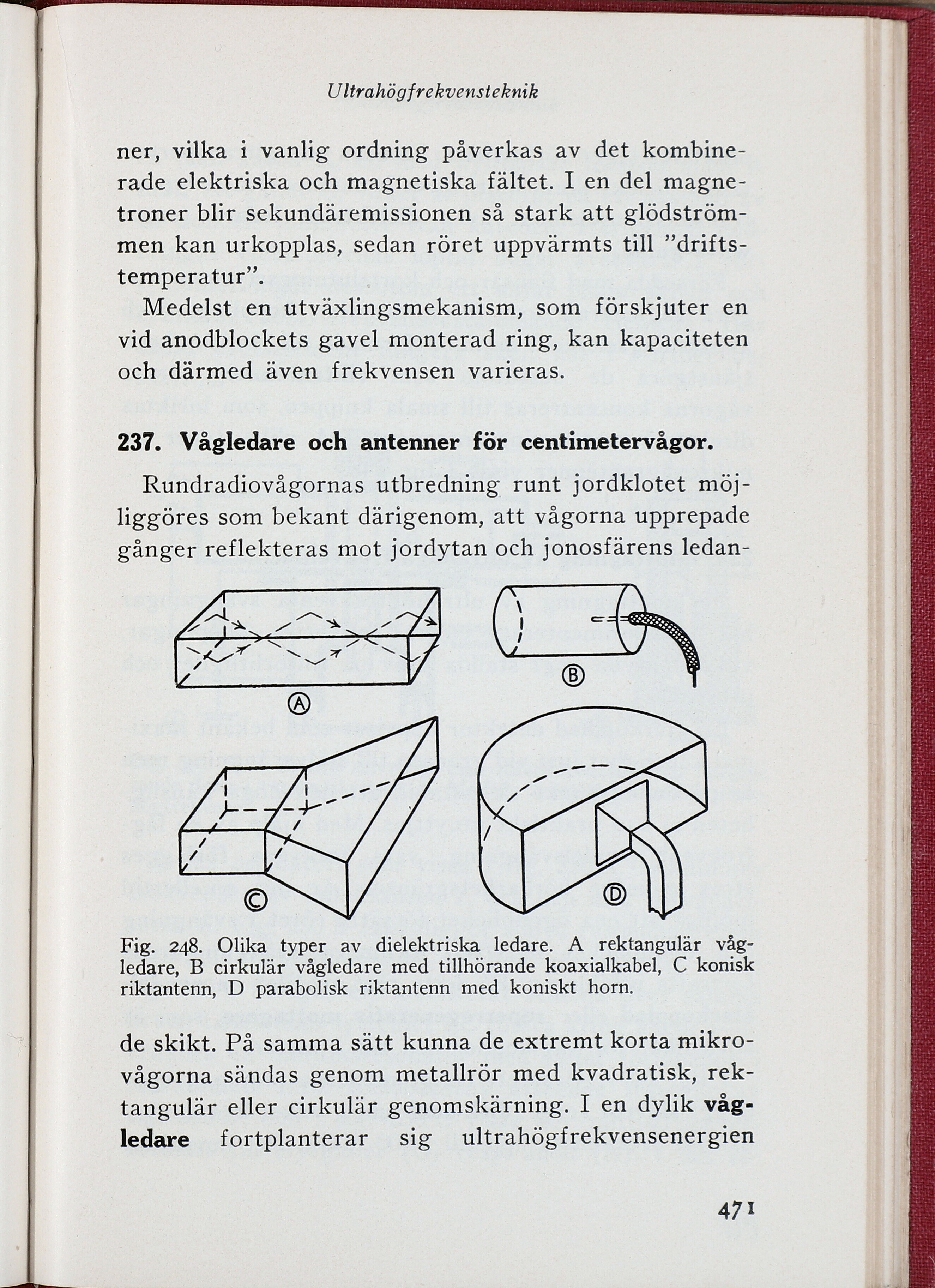

Fig. 248. Olika typer av dielektriska ledare. A rektangulär
vågledare, B cirkulär vågledare med tillhörande koaxialkabel, C konisk
riktantenn, D parabolisk riktantenn med koniskt horn.
de skikt. På samma sätt kunna de extremt korta
mikrovågorna sändas genom metallrör med kvadratisk,
rektangulär eller cirkulär genomskärning. I en dylik
vågledare fortplanterar sig ultrahögfrekvensenergien
471
