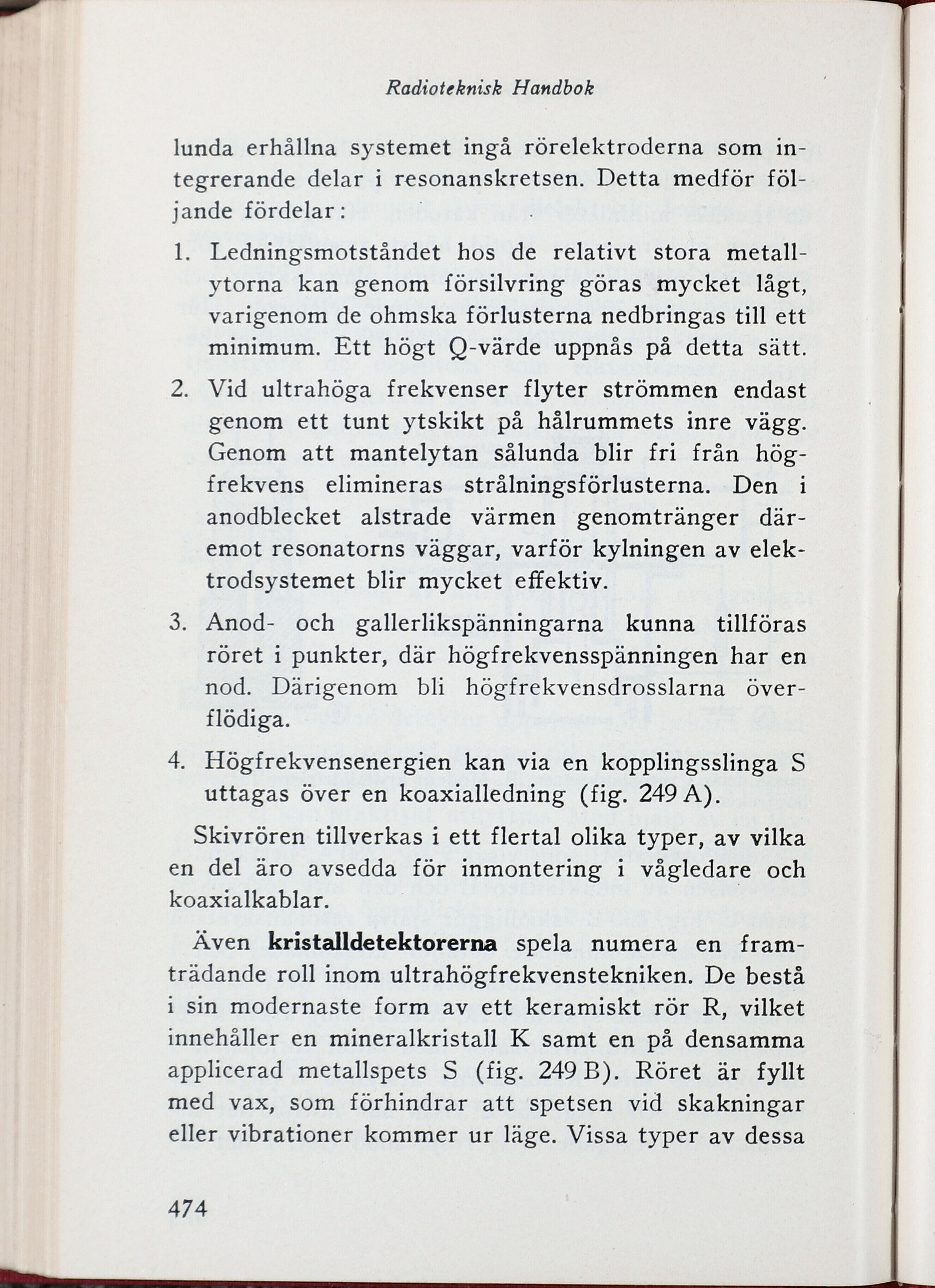

Radioteknisk Handbok
lunda erhållna systemet ingå rörelektroderna som
integrerande delar i resonanskretsen. Detta medför
följande fördelar:
1. Ledningsmotståndet hos de relativt stora
metallytorna kan genom försilvring göras mycket lågt,
varigenom de ohmska förlusterna nedbringas till ett
minimum. Ett högt Q-värde uppnås på detta sätt.
2. Vid ultrahöga frekvenser flyter strömmen endast
genom ett tunt ytskikt på hålrummets inre vägg.
Genom att mantelytan sålunda blir fri från
högfrekvens elimineras strålningsförlusterna. Den i
anodblecket alstrade värmen genomtränger
däremot resonatorns väggar, varför kylningen av
elektrodsystemet blir mycket effektiv.
3. Anod- och gallerlikspänningarna kunna tillföras
röret i punkter, där högfrekvensspänningen har en
nod. Därigenom bli högfrekvensdrosslarna
överflödiga.
4. Högfrekvensenergien kan via en kopplingsslinga S
uttagas över en koaxialledning (fig. 249 A).
Skivrören tillverkas i ett flertal olika typer, av vilka
en del äro avsedda för inmontering i vågledare och
koaxialkablar.
Även kristalldetektorerna spela numera en
framträdande roll inom ultrahögfrekvenstekniken. De bestå
i sin modernaste form av ett keramiskt rör R, vilket
innehåller en mineralkristall K samt en på densamma
applicerad metallspets S (fig. 249 B). Röret är fyllt
med vax, som förhindrar att spetsen vid skakningar
eller vibrationer kommer ur läge. Vissa typer av dessa
474
