ytterst stabila detektorer (t. ex. 1N21B) äro
användbara för frekvenser upp till 25 000 MHz.
 |

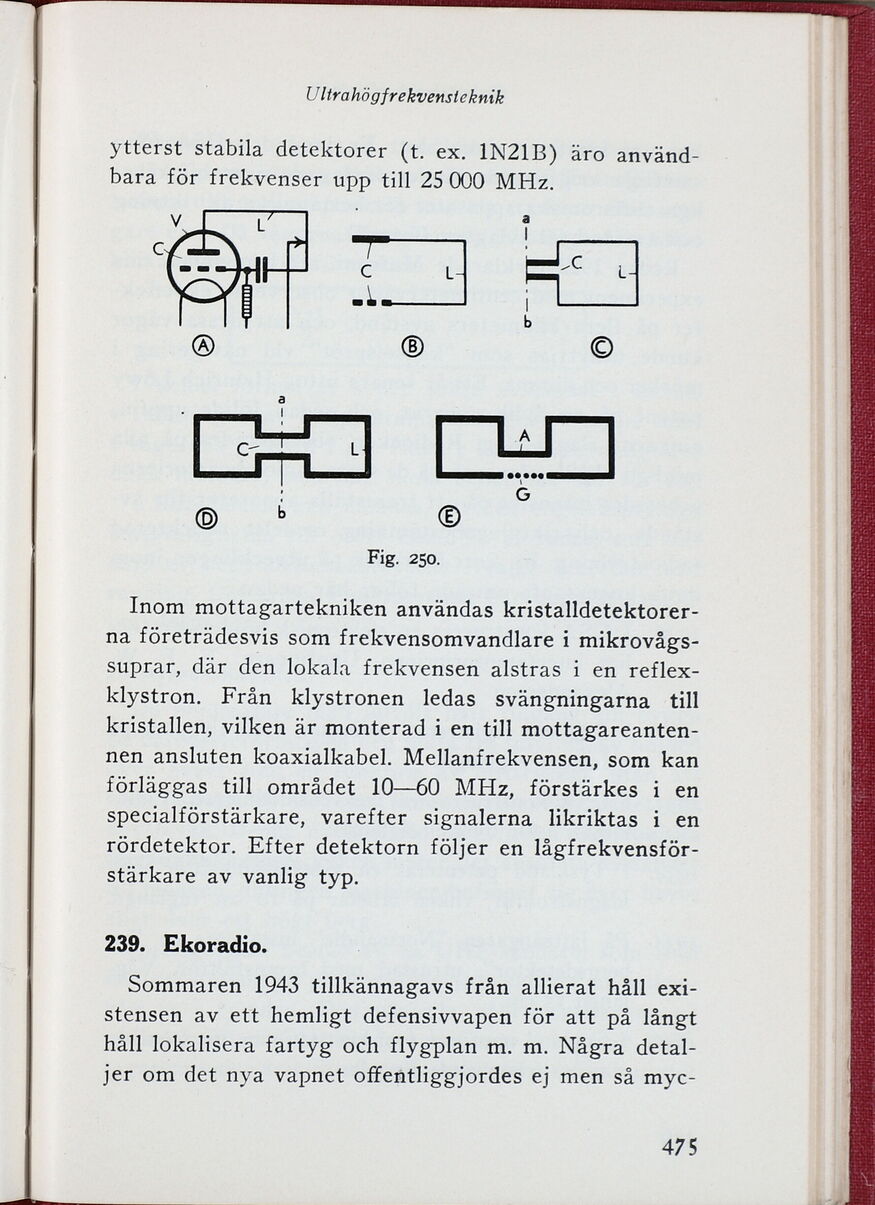

| Fig. 250. |
Inom mottagartekniken användas
kristalldetektorerna företrädesvis som frekvensomvandlare i
mikrovågssuprar, där den lokala frekvensen alstras i en
reflexklystron. Från klystronen ledas svängningarna till
kristallen, vilken är monterad i en till
mottagareantennen ansluten koaxialkabel. Mellanfrekvensen, som kan
förläggas till området 10—60 MHz, förstärkes i en
specialförstärkare, varefter signalerna likriktas i en
rördetektor. Efter detektorn följer en
lågfrekvensförstärkare av vanlig typ.
239. Ekoradio.
Sommaren 1943 tillkännagavs från allierat håll
existensen av ett hemligt defensivvapen för att på långt
håll lokalisera fartyg och flygplan m. m. Några
detaljer om det nya vapnet offentliggjordes ej men så
