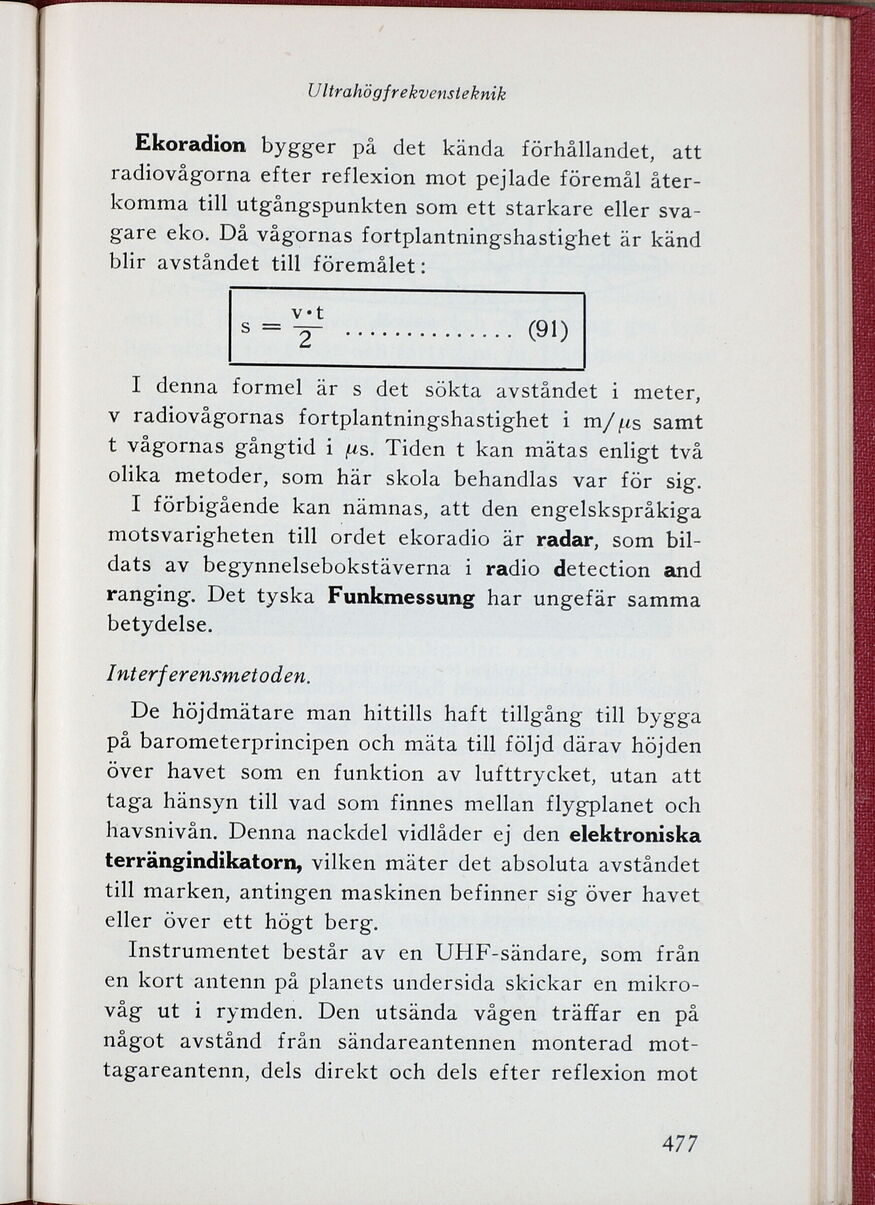

Ekoradion bygger på det kända förhållandet, att
radiovågorna efter reflexion mot pejlade föremål
återkomma till utgångspunkten som ett starkare eller
svagare eko. Då vågornas fortplantningshastighet är känd
blir avståndet till föremålet:
s = v · t / 2 ... (91)
I denna formel är s det sökta avståndet i meter,
v radiovågornas fortplantningshastighet i m/µs samt
t vågornas gångtid i µs. Tiden t kan mätas enligt två
olika metoder, som här skola behandlas var för sig.
I förbigående kan nämnas, att den engelskspråkiga
motsvarigheten till ordet ekoradio är radar, som
bildats av begynnelsebokstäverna i radio detection and
ranging. Det tyska Funkmessung har ungefär samma
betydelse.
Interferensmetoden.
De höjdmätare man hittills haft tillgång till bygga
på barometerprincipen och mäta till följd därav höjden
över havet som en funktion av lufttrycket, utan att
taga hänsyn till vad som finnes mellan flygplanet och
havsnivån. Denna nackdel vidlåder ej den elektroniska
terrängindikatorn, vilken mäter det absoluta avståndet
till marken, antingen maskinen befinner sig över havet
eller över ett högt berg.
Instrumentet består av en UHF-sändare, som från
en kort antenn på planets undersida skickar en
mikrovåg ut i rymden. Den utsända vågen träffar en på
något avstånd från sändareantennen monterad
mottagareantenn, dels direkt och dels efter reflexion mot
