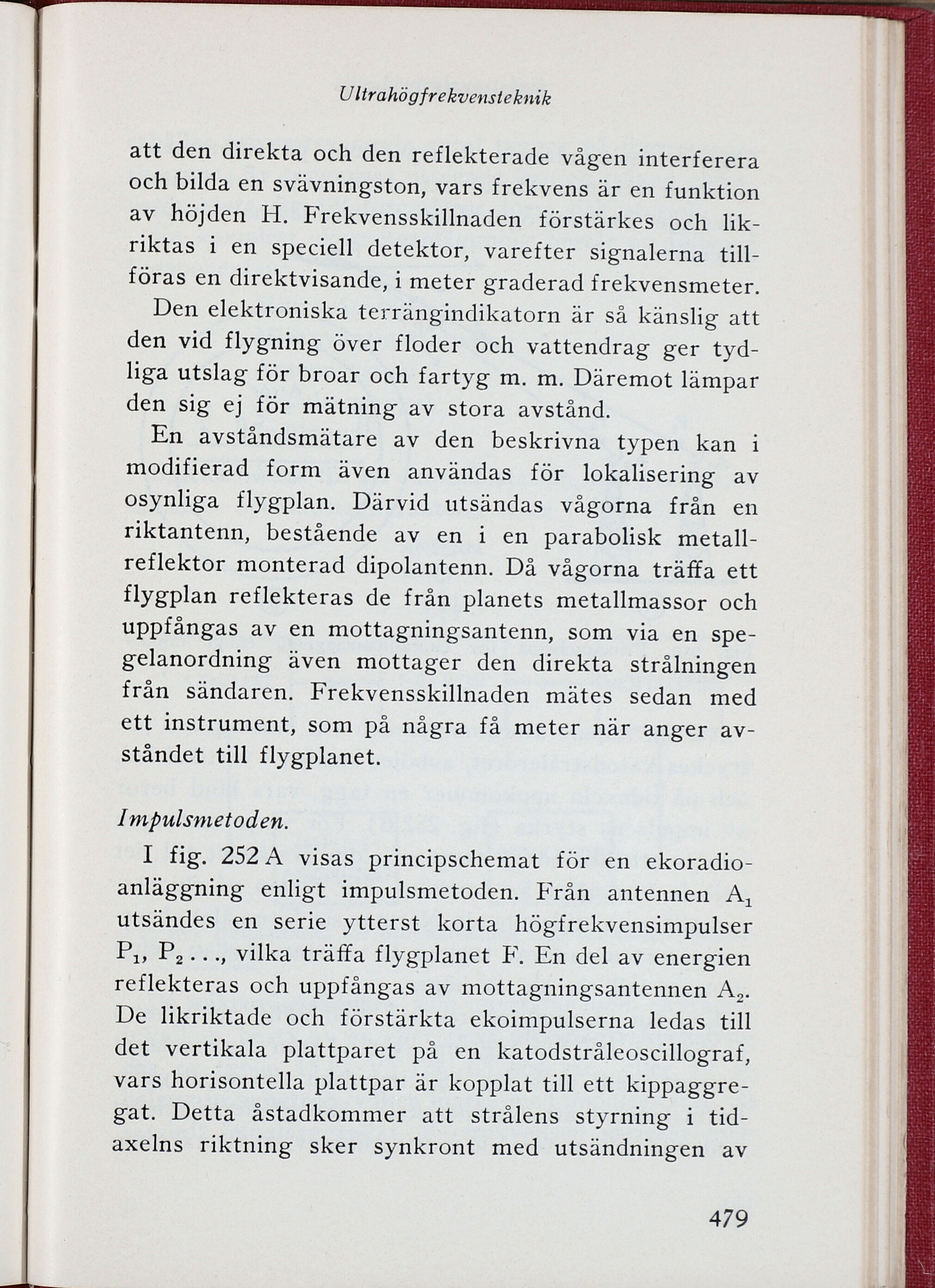

att den direkta och den reflekterade vågen interferera
och bilda en svävningston, vars frekvens är en funktion
av höjden H. Frekvensskillnaden förstärkes och
likriktas i en speciell detektor, varefter signalerna
tillföras en direktvisande, i meter graderad frekvensmeter.
Den elektroniska terrängindikatorn är så känslig att
den vid flygning över floder och vattendrag ger
tydliga utslag för broar och fartyg m. m. Däremot lämpar
den sig ej för mätning av stora avstånd.
En avståndsmätare av den beskrivna typen kan i
modifierad form även användas för lokalisering av
osynliga flygplan. Därvid utsändas vågorna från en
riktantenn, bestående av en i en parabolisk
metallreflektor monterad dipolantenn. Då vågorna träffa ett
flygplan reflekteras de från planets metallmassor och
uppfångas av en mottagningsantenn, som via en
spegelanordning även mottager den direkta strålningen
från sändaren. Frekvensskillnaden mätes sedan med
ett instrument, som på några få meter när anger
avståndet till flygplanet.
Impulsmetoden.
I fig. 252 A visas principschemat för en
ekoradioanläggning enligt impulsmetoden. Från antennen A1
utsändes en serie ytterst korta högfrekvensimpulser
P1, P2..., vilka träffa flygplanet F. En del av energien
reflekteras och uppfångas av mottagningsantennen A2.
De likriktade och förstärkta ekoimpulserna ledas till
det vertikala plattparet på en katodstråleoscillograf,
vars horisontella plattpar är kopplat till ett
kippaggregat. Detta åstadkommer att strålens styrning i
tidaxelns riktning sker synkront med utsändningen av
