högfrekvensimpulserna. Ljuspunkten på
fluorescensskärmen kommer därför att starta från det vänstra
ytterläget i samma ögonblick impulsen lämnar
sändareantennen.
 |

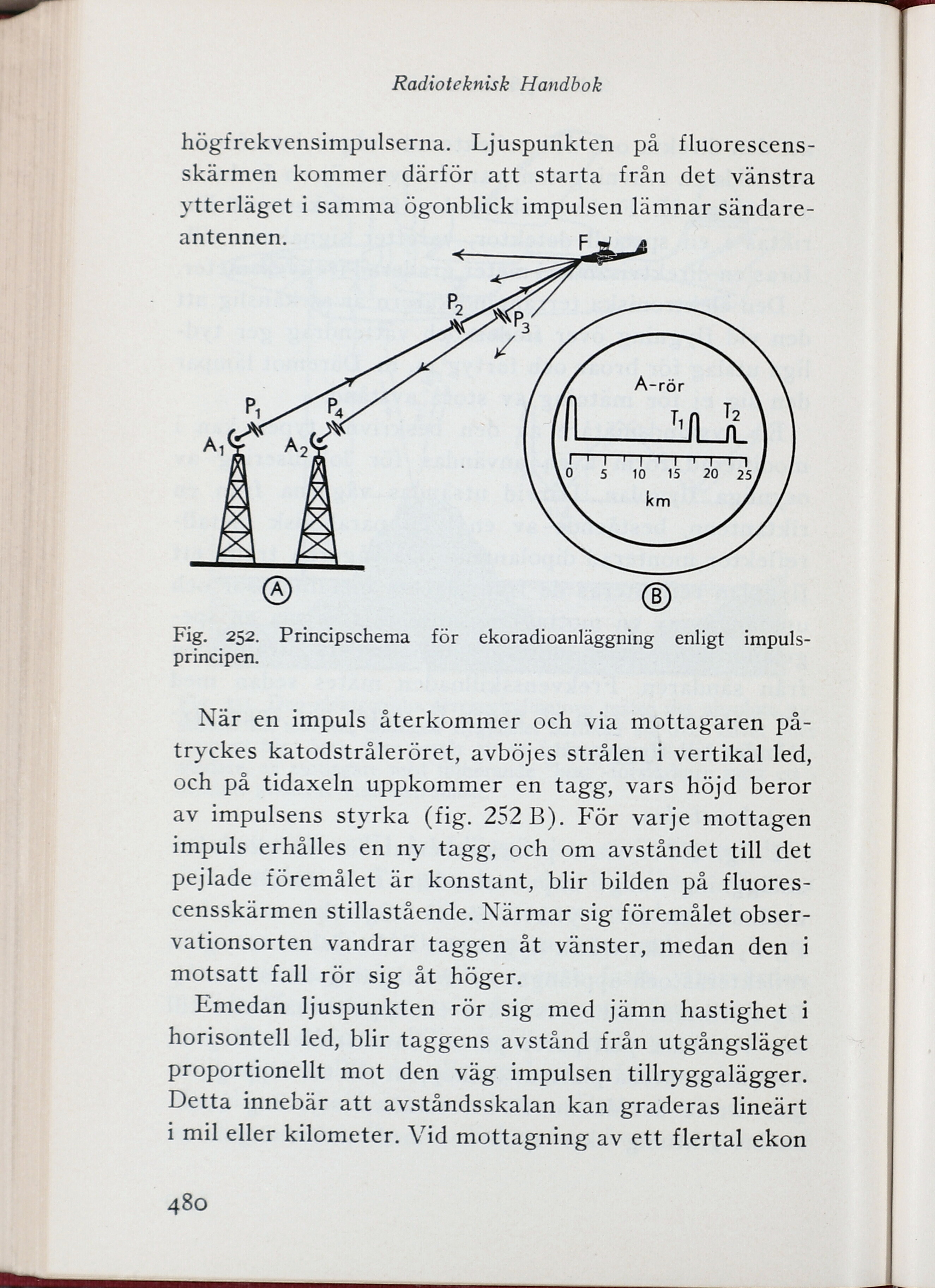

Fig. 252. Principschema för ekoradioanläggning enligt
impulsprincipen. |
När en impuls återkommer och via mottagaren
påtryckes katodstråleröret, avböjes strålen i vertikal led,
och på tidaxeln uppkommer en tagg, vars höjd beror
av impulsens styrka (fig. 252 B). För varje mottagen
impuls erhålles en ny tagg, och om avståndet till det
pejlade föremålet är konstant, blir bilden på
fluorescensskärmen stillastående. Närmar sig föremålet
observationsorten vandrar taggen åt vänster, medan den i
motsatt fall rör sig åt höger.
Emedan ljuspunkten rör sig med jämn hastighet i
horisontell led, blir taggens avstånd från utgångsläget
proportionellt mot den väg impulsen tillryggalägger.
Detta innebär att avståndsskalan kan graderas lineärt
i mil eller kilometer. Vid mottagning av ett flertal ekon
