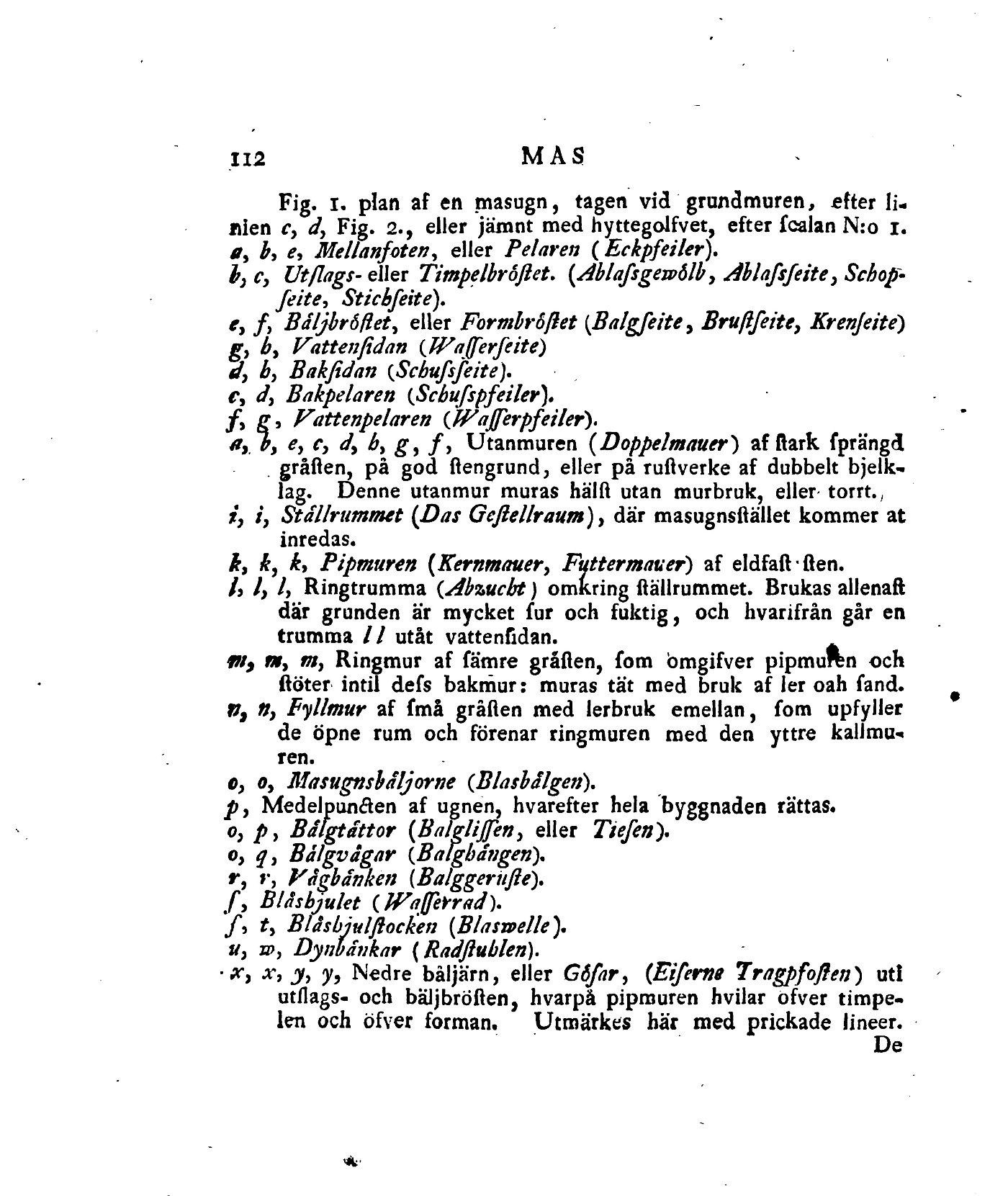

Fig. 1. plan af en masugn, tagen vid grundmuren, efter
linien c, d, Fig. 2., eller jämnt med hyttegolfvet, efter scalan N:o 1.
a, b, e, Mellanfoten, eller Pelaren (Eckpfeiler).
b, c, Utslags- eller Timpelbröstet. (Ablassgewölb, Ablassseite,
Schopseite, Stichseite).
e, f, Bäljbröstet, eller Formbröstet (Balgseite, Brustseite, Krenseite)
g, h, Vattensidan (Wasserseite)
d, h, Baksidan (Schussseite).
c, d, Bakpelaren (Schusspfeiler).
f, g, Vattenpelaren (Wasserpfeiler).
a, b, e, c, d, h, g, f, Utanmuren (Doppelmauer) af stark sprängd
gråsten, på god stengrund, eller på rustverke af dubbelt
bjelklag. Denne utanmur muras hälst utan murbruk, eller torrt.
i, i, Ställrummet (Das Gestellraum), där masugnsstället kommer at
inredas.
k, k, k, Pipmuren (Kernmauer, Futtermauer) af eldfast sten.
l, l, l, Ringtrumma (Abzucht) omkring ställrummet. Brukas allenast
där grunden är mycket sur och fuktig, och hvarifrån går en trumma
l l utåt vattensidan.
m, m, m, Ringmur af sämre gråsten, som omgifver pipmuren och
stöter intil dess bakmur: muras tät med bruk af ler och sand.
n, n, Fyllmur af små gråsten med lerbruk emellan, som upfyller
de öpne rum och förenar ringmuren med den yttre
kallmuren.
o, o, Masugnsbäljorne (Blasbälgen).
p, Medelpuncten af ugnen, hvarefter hela byggnaden rättas.
o, p, Bälgtättor (Balglissen, eller Tiesen).
o, q, Bäljvågar (Balghängen).
r, r, Vågbänken (Balggerüste).
s, Blåshjulet (Wasserrad).
s, t, Blåshjulstocken (Blaswelle).
u, w, Dynbänkar (Radstuhlen).
x, x, y, y, Nedre båljärn, eller Gösar, (Eiserne Tragpfosten) uti
utslags- och bäljbrösten, hvarpå pipmuren hvilar öfver
timpelen och öfver forman. Utmärkes här med prickade lineer.
