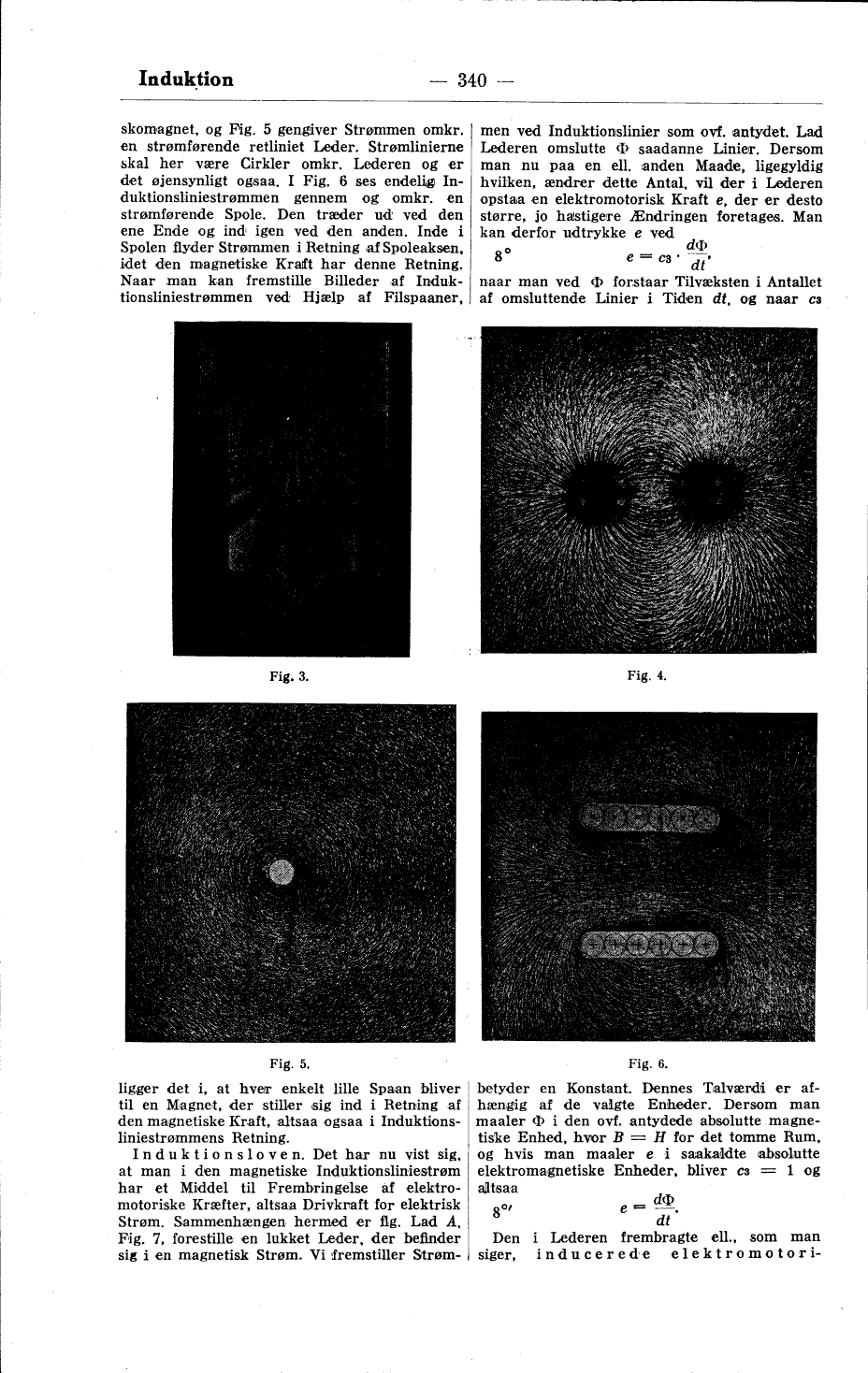

Hesteskomagnet, og Fig. 5 gengiver Strømmen omkr.
en strømførende retliniet Leder. Strømlinierne
skal her være Cirkler omkr. Lederen og er
det øjensynligt ogsaa. I Fig. 6 ses endelig
Induktionsliniestrømmen gennem og omkr. en
strømførende Spole. Den træder ud ved den
ene Ende og ind igen ved den anden. Inde i
Spolen flyder Strømmen i Retning af Spoleaksen,
idet den magnetiske Kraft har denne Retning.
Naar man kan fremstille Billeder af
Induktionsliniestrømmen ved Hjælp af Filspaaner,
ligger det i, at hver enkelt lille Spaan bliver
til en Magnet, der stiller sig ind i Retning af
den magnetiske Kraft, altsaa ogsaa i
Induktionsliniestrømmens Retning.
Induktionsloven. Det har nu vist sig,
at man i den magnetiske Induktionsliniestrøm
har et Middel til Frembringelse af
elektromotoriske Kræfter, altsaa Drivkraft for elektrisk
Strøm. Sammenhængen hermed er flg. Lad A,
Fig. 7, forestille en lukket Leder, der befinder
sig i en magnetisk Strøm. Vi fremstiller
Strømmen ved Induktionslinier som ovf. antydet. Lad
Lederen omslutte Φ saadanne Linier. Dersom
man nu paa en ell. anden Maade, ligegyldig
hvilken, ændrer dette Antal, vil der i Lederen
opstaa en elektromotorisk Kraft e, der er desto
større, jo hastigere Ændringen foretages. Man
kan derfor udtrykke e ved
8 ° e = c3 · dΦ / dt,
naar man ved Φ forstaar Tilvæksten i Antallet
af omsluttende Linier i Tiden dt, og naar c3
betyder en Konstant. Dennes Talværdi er
afhængig af de valgte Enheder. Dersom man
maaler Φ i den ovf. antydede absolutte
magnetiske Enhed, hvor B = H for det tomme Rum,
og hvis man maaler e i saakaldte absolutte
elektromagnetiske Enheder, bliver c3 = 1 og
altsaa
8°’ e = dΦ / dt.
Den i Lederen frembragte ell., som man
siger, inducerede
 |
| Fig. 3. |
|
| Fig. 4. |
|
| Fig. 5. |
|
| Fig. 6. |
