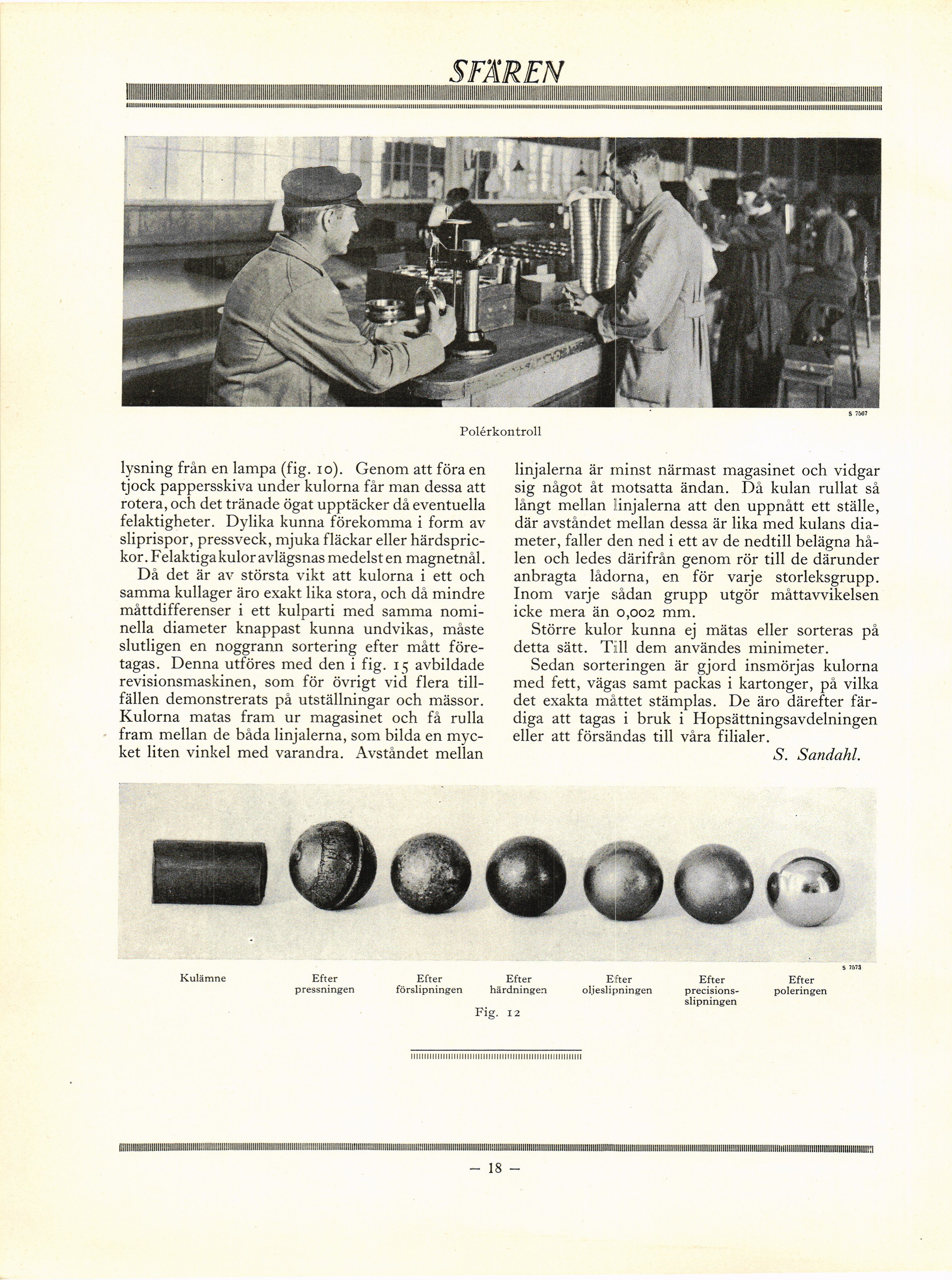

Polérkontroll
lysning från en lampa (fig. 10). Genom att föra en
tjock pappersskiva under kulorna får man dessa att
rotera, och det tränade ögat upptäcker då eventuella
felaktigheter. Dylika kunna förekomma i form av
sliprispor, pressveck, mjuka fläckar eller
härdsprickor. Felaktiga kulor avlägsnas medelst en magnetnål.
Då det är av största vikt att kulorna i ett och
samma kullager äro exakt lika stora, och då mindre
måttdifferenser i ett kulparti med samma
nominella diameter knappast kunna undvikas, måste
slutligen en noggrann sortering efter mått
företagas. Denna utföres med den i fig. 15 avbildade
revisionsmaskinen, som för övrigt vid flera
tillfällen demonstrerats på utställningar och mässor.
Kulorna matas fram ur magasinet och få rulla
fram mellan de båda linjalerna, som bilda en
mycket liten vinkel med varandra. Avståndet mellan
linjalerna är minst närmast magasinet och vidgar
sig något åt motsatta ändan. Då kulan rullat så
långt mellan linjalerna att den uppnått ett ställe,
där avståndet mellan dessa är lika med kulans
diameter, faller den ned i ett av de nedtill belägna
hålen och ledes därifrån genom rör till de därunder
anbragta lådorna, en för varje storleksgrupp.
Inom varje sådan grupp utgör måttavvikelsen
icke mera än 0,002 mm.
Större kulor kunna ej mätas eller sorteras på
detta sätt. Till dem användes minimeter.
Sedan sorteringen är gjord insmörjas kulorna
med fett, vägas samt packas i kartonger, på vilka
det exakta måttet stämplas. De äro därefter
färdiga att tagas i bruk i Hopsättningsavdelningen
eller att försändas till våra filialer.
S. Sandahl.
Kulämne
Efter
pressningen
Efter
förslipningen
Efter
härdningen
Fig. 12
Efter
olieslipningen
Efter [-precisions-slipningen-]
{+precisions-
slipningen+}
Efter
poleringen
