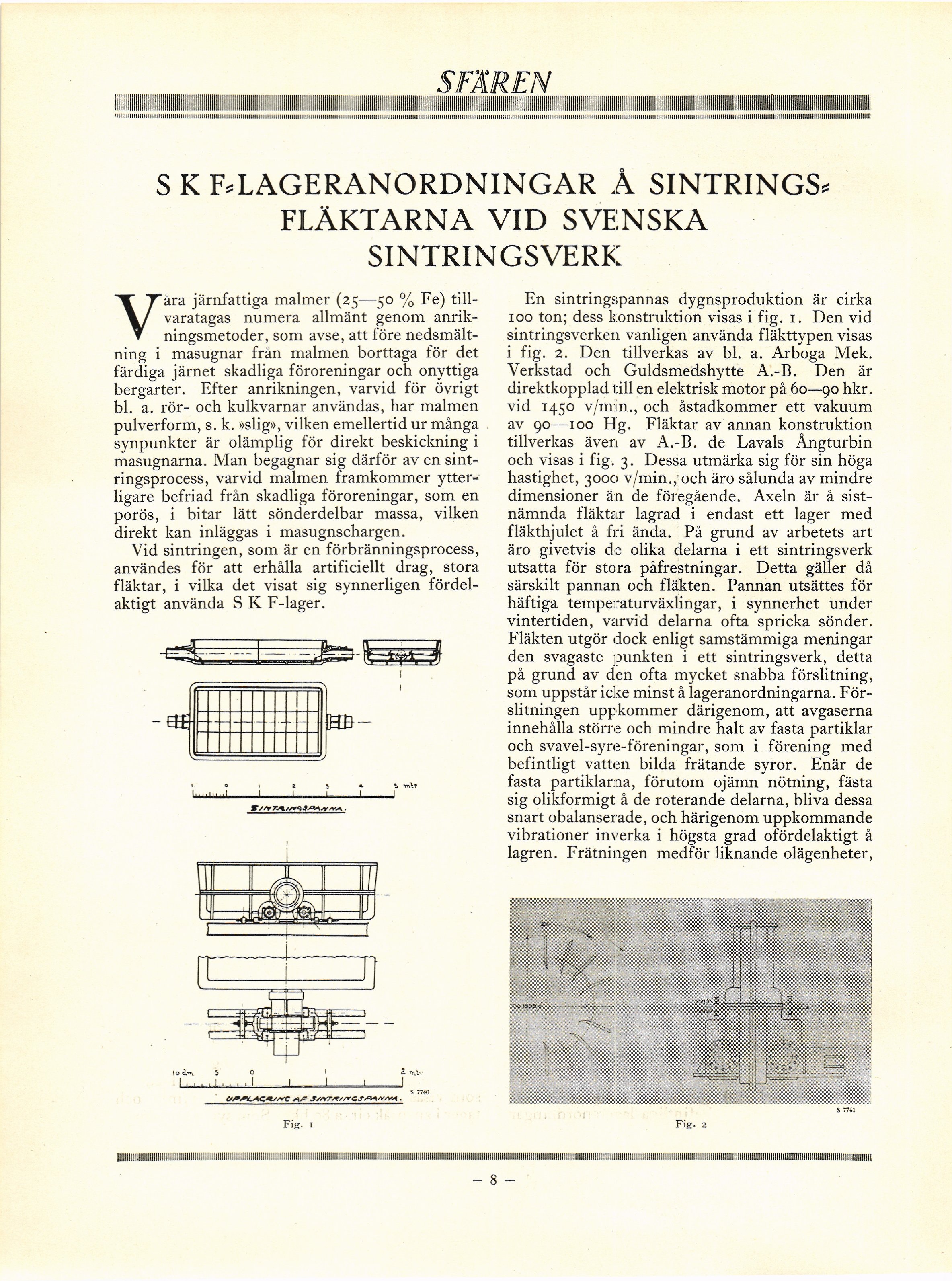

SFÄREN
SKF.LAGERANORDNINGAR Å SINTRINGS,
FLÄKTARNA VID SVENSKA
SINTRINGSVERK
Våra järnfattiga malmer (25—50 % Fe)
tillvaratagas numera allmänt genom
anrikningsmetoder, som avse, att före
nedsmältning i masugnar från malmen borttaga för det
färdiga järnet skadliga föroreningar och onyttiga
bergarter. Efter anrikningen, varvid för övrigt
bl. a. rör- och kulkvarnar användas, har malmen
pulverform, s. k. »slig», vilken emellertid ur många
synpunkter är olämplig för direkt beskickning i
masugnarna. Man begagnar sig därför av en
sint-ringsprocess, varvid malmen framkommer
ytterligare befriad från skadliga föroreningar, som en
porös, i bitar lätt sönderdelbar massa, vilken
direkt kan inläggas i masugnschargen.
Vid sintringen, som är en förbränningsprocess,
användes för att erhålla artificiellt drag, stora
fläktar, i vilka det visat sig synnerligen
fördelaktigt använda S K F-lager.
En sintringspannas dygnsproduktion är cirka
100 ton; dess konstruktion visas i fig. 1. Den vid
sintringsverken vanligen använda fläkttypen visas
i fig. 2. Den tillverkas av bl. a. Arboga Mek.
Verkstad och Guldsmedshytte A.-B. Den är
direktkopplad till en elektrisk motor på 60—90 hkr.
vid 1450 v/min., och åstadkommer ett vakuum
av 90—100 Hg. Fläktar av annan konstruktion
tillverkas även av A.-B. de Lavals Ångturbin
och visas i fig. 3. Dessa utmärka sig för sin höga
hastighet, 3000 v/min., och äro sålunda av mindre
dimensioner än de föregående. Axeln är å
sistnämnda fläktar lagrad i endast ett lager med
fläkthjulet å fri ända. På grund av arbetets art
äro givetvis de olika delarna i ett sintringsverk
utsatta för stora påfrestningar. Detta gäller då
särskilt pannan och fläkten. Pannan utsättes för
häftiga temperaturväxlingar, i synnerhet under
vintertiden, varvid delarna ofta spricka sönder.
Fläkten utgör dock enligt samstämmiga meningar
den svagaste punkten i ett sintringsverk, detta
på grund av den ofta mycket snabba förslitning,
som uppstår icke minst å lageranordningarna.
Förslitningen uppkommer därigenom, att avgaserna
innehålla större och mindre halt av fasta partiklar
och svavel-syre-föreningar, som i förening med
befintligt vatten bilda frätande syror. Enär de
fasta partiklarna, förutom ojämn nötning, fästa
sig olikformigt å de roterande delarna, bliva dessa
snart obalanserade, och härigenom uppkommande
vibrationer inverka i högsta grad ofördelaktigt å
lagren. Frätningen medför liknande olägenheter,
Fig. 9 Fig. 10
Fig. II
