LOKOMOTIVSTALLAR.
%
Vid statsbanorna uppförda lokomotivstallar hafva alltefter de fordringar,
som till följd af lokomotivtypernas växlande dimensioner ställts på dem,
byggts med olika längder, varierande från 18, 19, 20,5 till 22 meter.
Likaledes hafva de för maskinskötseln erforderliga rensgrafvarna i dessa
loko-motivstallar erhållit olika längder såsom 11,7, 14,i, 15,3, 17,6 och 19 meter.

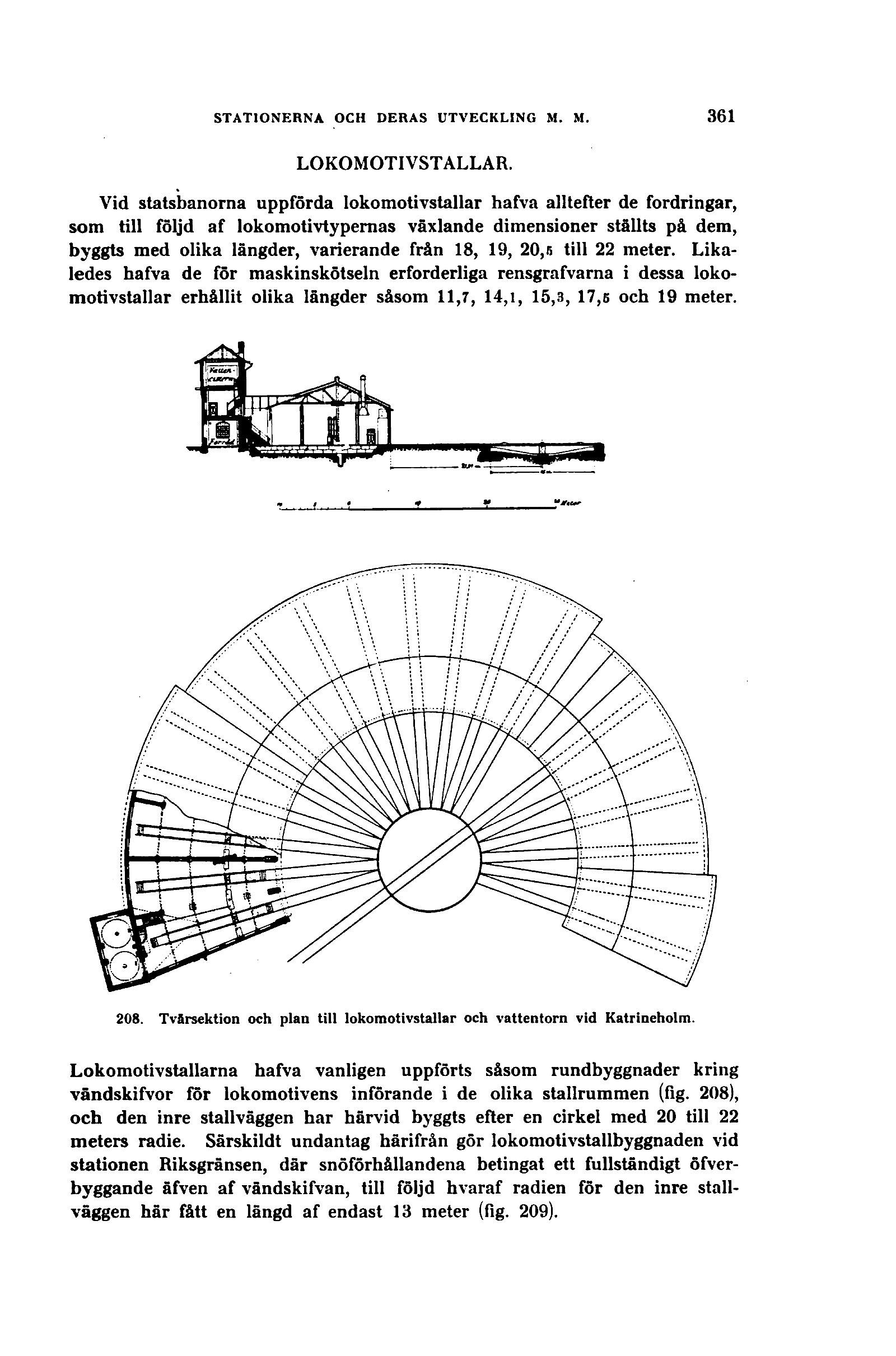

208. Tvfirsektion och plan till lokomotivstallar och vattentorn vid Katrineholm.
Lokomotivstallarna hafva vanligen uppförts såsom rundbyggnader kring
vändskifvor för lokomotivens införande i de olika stallrummen (fig. 208),
och den inre stallväggen har härvid byggts efter en cirkel med 20 till 22
meters radie. Särskildt undantag härifrån gör lokomotivstallbyggnaden vid
stationen Riksgränsen, där snöförhållandena betingat ett fullständigt
öfver-byggande äfven af vändskifvan, till följd hvaraf radien för den inre
stallväggen här fått en längd af endast 13 meter (fig. 209).
